Válvula de bola de unión de conexión de soldadura

La válvula de bola Weld Connection Union es una válvula de control de tubería de tipo compuesto única desarrollada por Huitong. El manguito de soldadura de cobre extendido de un solo lado está soldado y fusionado permanentemente con la tubería de cobre, lo que elimina la corrosión electroquímica y las fugas de vibración a largo plazo. El otro extremo cuenta con una tuerca de unión desmontable para un fácil desmontaje y mantenimiento sin cortes, integrando perfectamente la estabilidad a largo plazo de las tuberías soldadas con la comodidad operativa de las válvulas de unión.

El cuerpo de la válvula está hecho de latón forjado sin plomo espesado, equipado con bolas cromadas y sellos de doble capa de teflón espesado. La estructura de flujo completamente abierta reduce la pérdida de canales de circulación y el vástago de la válvula anti-ampollas es adecuado para calderas y fluctuaciones alternativas de presión de agua en sistemas de calefacción y calefacción por suelo radiante. Todo el conjunto de válvulas pasa por un control de calidad especializado tanto de estructuras de soldadura como de unión. Cubre múltiples diámetros de tubería y está disponible para sistemas de tuberías de cobre HVAC comerciales y de decoración del hogar, y sirve como una válvula de ingeniería diferenciada que satisface tanto la construcción inicial como las necesidades de mantenimiento posteriores.

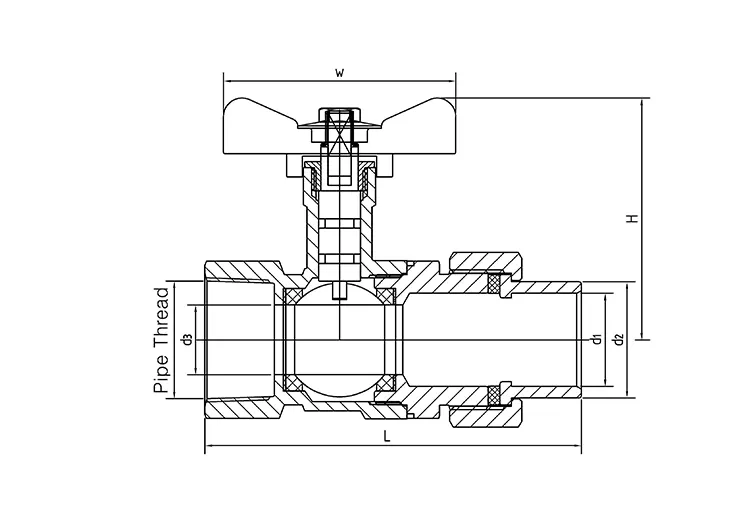

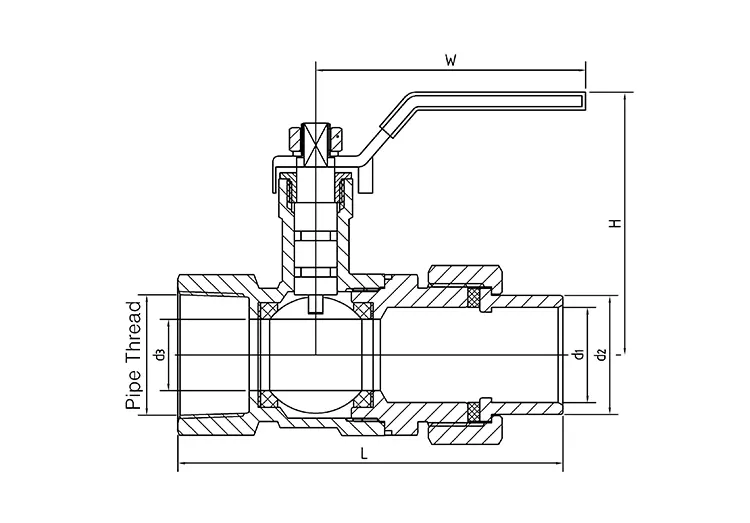

Parámetros técnicos

¿Cuáles son las ventajas del diseño estructural?

1. Manguito de soldadura de cobre extendido de un solo lado

El cuerpo de la válvula está extendido e integrado en un lado, y el extremo de soldadura de cobre se puede soldar directamente con el tubo de cobre estándar. Los materiales de cobre y latón son altamente compatibles y no hay espacios después de la fusión, lo que evita por completo la corrosión electroquímica y los problemas de fuga de agua causados ​​por la circulación de agua a alta temperatura a largo plazo. Después de su formación, la tubería tiene un rendimiento general sólido y una excelente resistencia a las vibraciones.

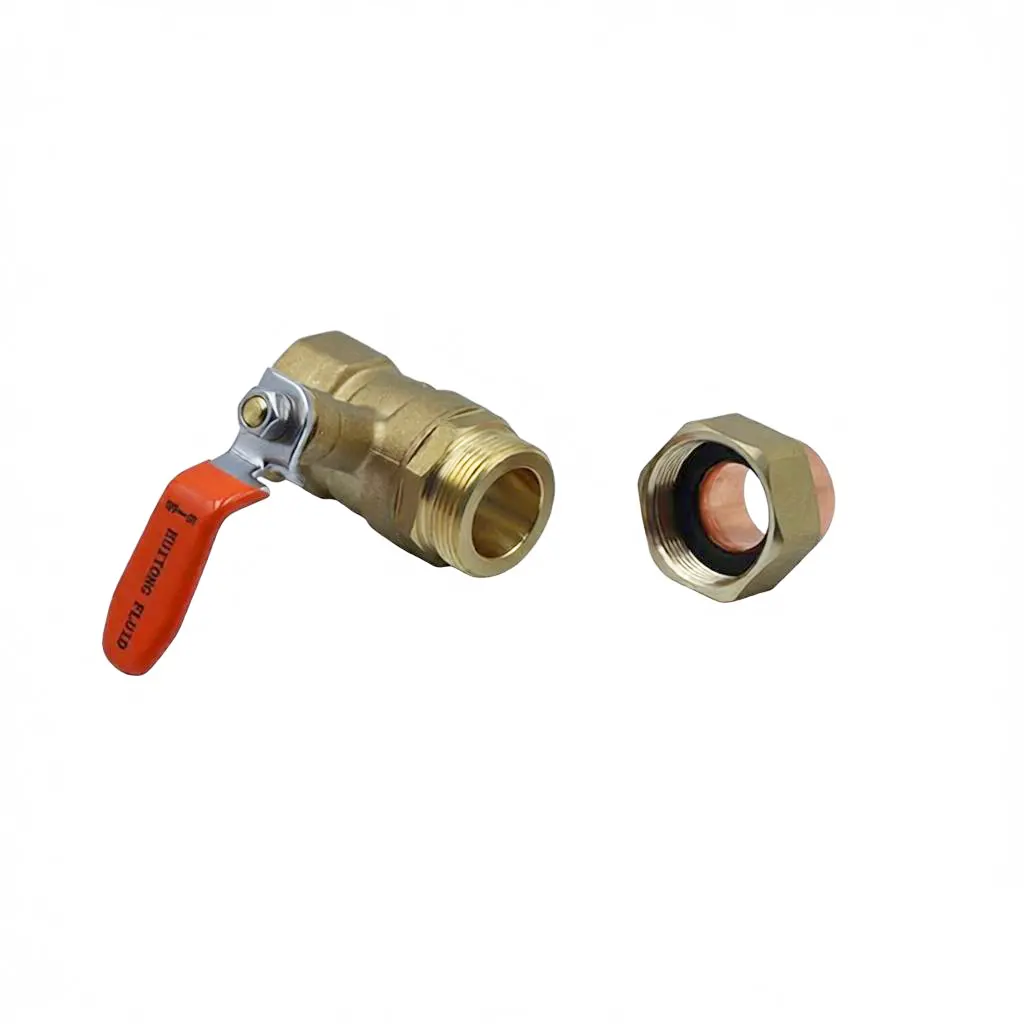

2. Componente de tuerca de unión de tipo separado en el otro lado

El otro lado está equipado con una estructura de hilo de unión desmontable. Durante el reemplazo posterior de la válvula, la limpieza de la tubería y el mantenimiento del equipo, solo es necesario aflojar la tuerca de unión para separar el cuerpo de la válvula, sin cortar ni desechar la tubería de cobre original. Esto reduce significativamente el consumo de materiales de tubería y el tiempo de construcción en el sitio, y reduce los costos de operación y mantenimiento a largo plazo del proyecto HVAC.

3. Las estructuras duales se complementan entre sí para la ingeniería de tuberías de ciclo completo

Durante la construcción inicial, el extremo soldado se utiliza para completar la fijación de la tubería, asegurando un funcionamiento a largo plazo y estabilidad del sellado. En el mantenimiento posterior, la estructura de unión se utiliza para lograr un desmontaje y montaje rápidos, lo que no solo resuelve el alto costo de mantenimiento de las tuberías completamente soldadas sino que también compensa las deficiencias de las válvulas de bola de unión pura que no son resistentes a vibraciones de alta temperatura a largo plazo. Es adecuado para sistemas de circulación HVAC a largo plazo.

Detalles del producto

1. Forjado DZR engrosado sin plomo

El cuerpo de la válvula de bola Weld Connection Union se produce mediante un proceso de forjado en caliente. El espesor de la pared de la válvula es uniforme y su capacidad de soportar presión y de resistir grietas es superior a la de los cuerpos de válvulas de fundición a presión ordinarios. El material sin plomo no libera metales pesados ​​y es adecuado para la purificación de agua doméstica y el suministro de agua para calefacción comercial. No es propenso a la formación de incrustaciones, oxidación o perforación incluso bajo un flujo de agua a alta temperatura a largo plazo.

2. Bola maciza cromada

La superficie de la bola está cromada y pulida con precisión, lo que la hace resistente al desgaste y antical. El asiento de la válvula de teflón engrosado de doble capa se ajusta firmemente en ambos lados y puede mantener cero fugas independientemente del impacto del flujo de agua fría y caliente hacia adelante o hacia atrás. Puede soportar los cambios alternos de presión del agua provocados por las diferencias de temperatura entre el sistema de calefacción y la caldera a lo largo del día.

3. Varilla de válvula de seguridad antiexplosión incorporada

Se agrega una estructura de bloqueo de límite en la parte inferior de la varilla de la válvula para reforzarla contra la alta presión instantánea generada durante el arranque y parada de la caldera o el cambio de bomba. Esto evita que la varilla de la válvula se salga y que el medio de alta temperatura salpique, mejorando así el coeficiente de seguridad operativa general del equipo HVAC.

¿Cómo optimizar la eficiencia del suministro de agua del sistema HVAC?

1. Canales de flujo ininterrumpidos de diámetro completo: el cuerpo de la válvula no tiene protuberancias estranguladoras en el interior, lo que permite un flujo de agua suave y sin obstrucciones. Esto evita problemas como el calentamiento desigual en los sistemas de calefacción por suelo radiante y la disminución de la eficiencia en el intercambio de calor del aire acondicionado central. Retiene completamente el flujo de diseño de la tubería, ahorrando el consumo de energía del equipo.

2. Manija extendida de funcionamiento suave de 90°: la manija de apertura y cierre tipo manija larga tiene un torque de operación suave. Solo requiere una rotación de 90° para completar el interruptor de apertura y cierre total. Incluso cuando se instala en compartimentos estrechos de cajas de calefacción por suelo radiante o salas de máquinas de aire acondicionado, se puede mover fácilmente sin que se produzcan atascos u obstrucciones.

3. La apariencia de la tubería soldada es ordenada: la soldadura de un solo lado no tiene juntas expuestas adicionales. La superficie de la tubería es lisa y plana, sin grietas donde se pueda acumular polvo y sarro. Esto reduce la frecuencia de limpieza de tuberías y es adecuado para entornos de operación cerrados a largo plazo en salas de máquinas y techos.

Inspección de calidad graduada exclusiva de estructura dual

1. Detección preespectral de materias primas de doble metal para determinar las propiedades básicas de resistencia a la temperatura y anticorrosión del sustrato: todas las materias primas para cuerpos de válvulas de latón y manguitos de soldadura revestidos de cobre se someten a pruebas espectrales al ingresar, verificando el contenido libre de plomo, la resistencia a altas temperaturas, la pérdida anti-zinc y los indicadores anticorrosión. Esto garantiza que se eviten desde la fuente los riesgos de fallas materiales a largo plazo por altas temperaturas.

2. Pruebas básicas generales de tres niveles para productos terminados, que garantizan que todo el rendimiento básico cumpla con los estándares de almacenamiento: cada válvula de bola de unión de conexión soldada se prueba completamente mediante resistencia a la presión del agua de la carcasa, detección de fugas tipo burbuja y prueba de durabilidad diez mil veces mayor. Se eliminan las fugas de sellado y los defectos de bloqueo de interruptores.

3. Verificación diferencial de doble especificidad, resolución de problemas específica para dos tipos de fallas estructurales específicas: la detección de fallas penetrantes se realiza en los extremos de soldadura revestidos de cobre para verificar la porosidad de la soldadura, la soldadura incompleta y las microfisuras; Se realizan pruebas de precisión de mordida y bloqueo repetido del conjunto para las roscas de unión para evitar el aflojamiento de la unión y problemas de deslizamiento de la rosca, y controlar simultáneamente la calidad del extremo de soldadura y del extremo de la unión.

4. Gestión completa de trazabilidad de codificación de lotes, paquetes completos de calificación de ingeniería entregados: cada producto está grabado con un código de lote independiente. Todos los datos de proceso de forja, soldadura, procesamiento y prueba se archivan permanentemente; Para cada envío, se pueden proporcionar simultáneamente informes espectrales de materiales, certificados de cumplimiento CE e informes de detección de fallas del producto terminado, cumpliendo con todos los estándares de revisión para licitaciones de proyectos de HVAC, despacho de aduanas de equipos en el extranjero y aceptación de proyectos.

Servicios Integrales de Soporte al Ciclo

1. Orientación Técnica Especializada HVAC Multidimensional

El equipo técnico profesional puede proporcionar soluciones personalizadas para problemas como el control de temperatura de soldadura fuerte de tubos de cobre, el ajuste de la fuerza de ensamblaje de tuercas de unión, las pruebas de presión de tuberías frías y calientes y la resolución de problemas de soldaduras y fugas de unión. Esto acorta el ciclo de puesta en marcha in situ.

2. Respuesta posventa en línea 24 horas al día, 7 días a la semana

Ofrezca consultas en línea multilingües para compradores nacionales y extranjeros de proyectos de aire acondicionado central y calefacción por calderas. Resuelva rápidamente preguntas sobre ensamblaje, problemas de compatibilidad e informes de fallas posventa, independientemente de las diferencias horarias.

3. Paquetes de soporte personalizados para grandes proyectos de calefacción

Para pedidos de equipos de calefacción centralizada por lotes y aire acondicionado central comercial, se pueden proporcionar planes de selección y combinación personalizados según el diseño de la tubería. El suministro estable a largo plazo de tuercas de unión originales de fábrica, asientos de válvulas de sellado y piezas de repuesto de manguitos de soldadura de cobre garantiza el suministro de piezas de repuesto para el mantenimiento del proyecto durante muchos años.

4. Garantía de 12 meses para toda la máquina original de fábrica

Todas las válvulas de bola soldadas por unión cuentan uniformemente con una garantía de 12 meses. En condiciones normales de circulación de calefacción y refrigeración, se pueden reparar problemas como grietas en la soldadura, fugas en las uniones y fallas en el sellado causados ​​por las materias primas y los procesos de producción, y se pueden proporcionar piezas de repuesto de forma gratuita.

Escenarios de ingeniería de aplicaciones

1. Sistema de tuberías de cobre de circulación de aire acondicionado central comercial

Este sistema es adecuado para conectar la unidad principal y los circuitos derivados de intercambio de calor finales. El extremo de soldadura se fija a la tubería principal de la sala de máquinas y el extremo roscado se conecta al equipo final. En el futuro, cuando se realice el mantenimiento de la unidad, no será necesario cortar la tubería principal, lo que reducirá significativamente el tiempo de inactividad para el mantenimiento del aire acondicionado central.

2. Sistema de calefacción residencial centralizado por suelo radiante.

La tubería principal del edificio adopta tecnología de soldadura para garantizar una calefacción estable durante todo el año. Los circuitos derivados de cada hogar están equipados con estructuras roscadas. Al renovar o reparar las tuberías domésticas individuales, se pueden desmontar y volver a montar por separado, sin afectar a la circulación de calefacción de todo el edificio.

3. Sistema de tuberías de entrada y salida de calderas de agua caliente comerciales

Este es un sistema de tuberías especial para calderas de agua caliente industriales y comerciales. Puede soportar las fluctuaciones de presión del agua durante el arranque y apagado de la caldera. El extremo soldado se ajusta al cuerpo de la caldera para su instalación y la estructura roscada es conveniente para la limpieza, el mantenimiento y el reemplazo de filtros y tuberías de la caldera con regularidad.

4. Gran sistema comercial de tuberías de cobre para suministro y purificación de agua.

Este sistema se utiliza para la purificación y circulación centralizada de agua en centros comerciales y hoteles. El cuerpo de la válvula está hecho de forja sin plomo, que cumple con las normas de seguridad del agua potable. El sistema de tuberías soldadas es limpio e higiénico, y la estructura roscada es conveniente para el mantenimiento y reemplazo posterior de filtros y tuberías de purificación de agua.

Preguntas frecuentes

P: En comparación con las válvulas de bola completamente soldadas, ¿cuáles son las ventajas de las válvulas de tipo medio soldada y de media unión?

R: Si una válvula de bola completamente soldada se rompe, se debe cortar y volver a soldar toda la sección de tubería de cobre. Este proceso implica altos costos de materiales y mano de obra, así como un largo tiempo de inactividad. El extremo de unión de este producto permite desmontar el cuerpo de la válvula sin dañarlo, conservando el tubo de cobre soldado original. Con solo reemplazar la válvula se puede restablecer el funcionamiento de la tubería, reduciendo significativamente las pérdidas de material y tiempo para el mantenimiento posterior en proyectos HVAC. Es adecuado para proyectos de calefacción centralizada y comercial que requieren un mantenimiento regular.

P: Después de múltiples desmontajes y rearmados de la estructura bridada, ¿se deteriorará rápidamente el rendimiento del sellado?

R: La válvula de bola Weld Connection Union está equipada con una junta de sellado de PTFE engrosada y resistente al desgaste. La tolerancia estandarizada al desmontaje de roscas con bridas es razonable y el rendimiento del sellado no disminuirá significativamente dentro de 10 desmontajes estándar. Si hay una ligera fuga después de un desmontaje repetido, solo es necesario reemplazar la junta de sellado original proporcionada de fábrica para restablecer cero fugas. No es necesario reemplazar toda la válvula.

P: En la caja estrecha, ¿el algodón aislante bloqueará el funcionamiento del mango extendido?

R: El mango extendido se extiende hacia afuera para cubrir el área de operación. El cuerpo principal del cuerpo de la válvula puede encerrar completamente el algodón aislante, dejando solo el mango expuesto. Esto no alterará la estructura de aislamiento de la tubería. La operación de palanca de carrera corta de 90° permite abrir y cerrar fácilmente en una caja estrecha y sellada, sin obstrucciones y con una operación sin esfuerzo.
