Válvula de bola de latón para caldera con virola de dos posiciones y hilo femenino

En comparación con las válvulas de bola comunes para agua y calefacción, la válvula de bola de latón para calderas con casquillo de dos posiciones y rosca hembra está diseñada específicamente para abordar cuatro desafíos principales de ingeniería en equipos de calderas: desprendimiento de tubos inducido por vibración, espacio de instalación limitado en gabinetes pequeños, construcción de soldadura de tuberías de cobre engorrosa y fuga bidireccional de medios fríos y calientes. Un extremo del producto está conectado directamente al cuerpo de la caldera con roscas internas estándar, mientras que el otro extremo presenta una estructura de doble férula de dos posiciones que puede bloquear de forma segura la tubería de cobre y la tubería de acero para instrumentos sin soldadura. Está equipado con una manija de límite de doble engranaje, un vástago de válvula con función antibalanceo y un sello de teflón engrosado. Es resistente a las incrustaciones del agua y a las altas temperaturas, tiene baja pérdida de flujo, es fácil de desmontar, mantener y reparar, y está completamente inspeccionado y fabricado de acuerdo con el exclusivo sistema de control de calidad de las tuberías de calderas. Está disponible en múltiples especificaciones para cumplir con los requisitos de diversos equipos de calderas pequeñas y medianas.

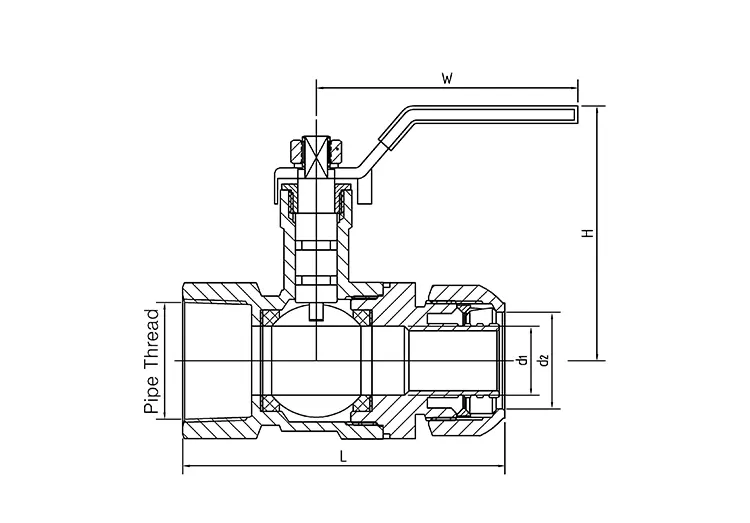

Parámetros técnicos

¿Cómo simplifica la estructura de la interfaz el montaje de tuberías de calderas?

1. El extremo roscado dentro de la válvula adopta roscas CNC precisas, que se pueden conectar directamente a la interfaz del equipo original de la caldera sin necesidad de adaptadores reductores adicionales, lo que reduce la cantidad de puntos de fuga en las tuberías y los tipos de componentes adquiridos.

2. El otro extremo está equipado con un componente de bloqueo de doble casquillo de dos posiciones. La instalación no requiere equipos de soldadura o fusión por calor. Simplemente inserte el tubo de cobre y apriete la tuerca para bloquear firmemente el material del tubo, reduciendo significativamente el tiempo de montaje de toda la caldera.

3. Es compatible tanto con tuberías de cobre como con tuberías de instrumentos de acero inoxidable, los principales materiales de tubería para calderas. El desmontaje y montaje no dañan el material de la tubería. Durante el mantenimiento del equipo y la renovación del sistema de tuberías, la válvula se puede reutilizar, lo que reduce el costo de operación del equipo y los consumibles de mantenimiento.

¿Cómo evita el diseño del mango riesgos de seguridad?

1. La manija está equipada con clips de bloqueo de límite de posición dual independientes de apertura total y cierre total. Después de abrir o cerrar la válvula, se puede bloquear en una posición fija, evitando que la manija se mueva o cause fugas cuando la caldera está funcionando durante mucho tiempo.

2. La estructura de límite de la válvula de bola de latón para caldera con férula de dos posiciones y rosca hembra tiene un acoplamiento mecánico apretado. Después de someterse a un millón de pruebas de simulación de vibración, la posición no se deslizará en condiciones cíclicas continuas, controlando efectivamente el estado de encendido y apagado del canal de la caldera.

3. La carrera de apertura y cierre estándar de 90° garantiza una fuerza de operación moderada. Incluso en el estrecho interior del gabinete de la caldera, la manija se puede girar fácilmente, lo que facilita la inspección y regulación diaria del equipo.

¿Cómo se adapta el cuerpo de la válvula y la configuración del sellado a las condiciones de formación de incrustaciones de alta temperatura de la caldera?

1. La válvula de bola de latón para caldera con virola de dos posiciones y rosca hembra se fabrica forjando latón sin plomo DZR en una sola pieza. El material es denso y resistente a altas temperaturas. No es propenso a la oxidación ni a la incrustación cuando está en contacto con agua caliente de la caldera y vapor durante mucho tiempo, y no libera metales pesados ​​​​que contaminan el medio circulante.

2. El cuerpo de bola flotante cromado incorporado se combina con un asiento de válvula de PTFE (politetrafluoroetileno) engrosado. El rendimiento del sellado bidireccional está equilibrado y se pueden lograr cero fugas incluso bajo impactos alternos de presión de agua fría y caliente. Puede soportar las fluctuaciones de presión causadas por frecuentes arranques y paradas de la caldera.

3. Un vástago de válvula reforzado con función anti-oscilación está equipado para hacer frente a impactos instantáneos de alta presión en el canal de agua de la caldera. Esto evita que el vástago de la válvula se salga y evita el riesgo de salpicaduras del medio, mejorando así la seguridad de todo el funcionamiento de la caldera.

¿Qué condiciones de instalación cumple el diseño de forma del producto para el armario de la caldera?

1. El cuerpo de la válvula está equipado con un canal de flujo recto de diámetro completo, sin esquinas muertas, lo que resulta en una baja resistencia al flujo de agua y no causará una caída de presión insuficiente en la circulación del agua de la caldera ni una disminución en la eficiencia de calefacción.

2. Es compacto y de tamaño pequeño, adecuado para la mayoría de los gabinetes sellados de calderas estándar, sin la necesidad de reservar un gran espacio de instalación, lo que hace que sea conveniente para los fabricantes de equipos estandarizar el cableado y el diseño de toda la máquina.

3. Se encuentran disponibles múltiples especificaciones de tamaños de manguitos y roscas, que cubren todo tipo de hornos de gas pequeños y medianos, equipos de calefacción eléctrica y unidades de intercambiadores de calor de placas para satisfacer necesidades integrales.

¿Desde qué dimensiones se debe controlar la calidad de la fábrica?

1. Pre-selección de materias primas: Todas las palanquillas de latón se someten a pruebas de composición espectral para verificar los indicadores básicos como ausencia de plomo, anti-descincificación y resistencia a altas temperaturas, asegurando que sean adecuados para las condiciones de trabajo cíclicas de alta temperatura a largo plazo de la caldera.

2. Inspección 100% de los productos terminados: Cada válvula se somete a tres pruebas básicas en secuencia: prueba de resistencia a la presión del agua de la carcasa, prueba de detección de fugas tipo burbuja y prueba de durabilidad de apertura y cierre de 10,000 veces. Los productos no conformes se clasifican y procesan directamente.

3. Calibración especial para las condiciones de la caldera: se realizan pruebas separadas sobre la fuerza de bloqueo del doble casquillo, la precisión del tamaño de la rosca interna y la confiabilidad de la prevención del límite de dos posiciones para evitar fallas frecuentes en la caldera, como el desprendimiento de la tubería inducido por vibraciones y fugas del sello.

4. Gestión completa de la trazabilidad de lotes: cada válvula de bola de latón para caldera con férula de dos posiciones y rosca hembra está etiquetada con un código de lote independiente. Los datos del proceso de forja, procesamiento y prueba están archivados. Durante el envío, se pueden proporcionar simultáneamente informes de inspección de materiales y certificados de cumplimiento CE para cumplir con los requisitos de aceptación y licitación de ingeniería de equipos en el extranjero.

¿Por qué elegirnos?

1. Entrega de calificación completa: para pedidos de equipos a granel, podemos proporcionar informes de materiales (MTR), certificación CE y documentos de inspección de fábrica. Todos los materiales están completos y cumplen con las normas, lo que garantiza un despacho de aduanas, una aceptación del proyecto y una presentación de ofertas de equipos sin problemas.

2. Orientación técnica especial: Nuestro equipo técnico tiene amplia experiencia en sistemas de tuberías de calderas. Podemos ofrecer soluciones personalizadas para el ensamblaje de manguitos de tuberías de cobre, la depuración general de las vías fluviales de la caldera y la resolución de problemas de sellado y fugas.

3. Suministro postventa a largo plazo: Proporcionamos un suministro estable de piezas de repuesto originales de fábrica para fabricantes de equipos de calderas nacionales y extranjeros. Se pueden proporcionar soluciones de sistemas de tuberías personalizadas para pedidos de unidades de calefacción a gran escala.

4. Garantía de calidad estandarizada: Todas las series de válvulas de bola para calderas ofrecen de manera uniforme una garantía original de fábrica de 12 meses, que cubre defectos de calidad inherentes relacionados con el material y el proceso de producción, eliminando preocupaciones sobre la adquisición por lotes.

Preguntas frecuentes

P1: Esta válvula de bola para caldera tiene una estructura de doble casquillo. ¿Es necesario soldar la tubería de cobre durante la instalación?

R: No, no es necesario soldar en absoluto. El casquillo doble se basa en la tuerca para presionar y bloquear el material de la tubería. El material del tubo se corta plano y se inserta directamente en el interior del casquillo. Al apretar la tuerca se fija el sello, lo que elimina la necesidad de equipos de soldadura, materiales de soldadura y procesos de enfriamiento posteriores a la soldadura. Esto mejora significativamente la eficiencia de montaje de toda la caldera.

P2: En comparación con la manija normal sin engranaje, ¿cuáles son las ventajas de la manija de límite de dos posiciones en equipos de calderas?

R: Los ventiladores y las bombas de la caldera funcionan continuamente, generando vibraciones de alta frecuencia. La manija normal tiende a cambiar gradualmente a un estado medio abierto, lo que provoca fugas de agua y anomalías en el calentamiento. El límite de dos posiciones puede bloquear las dos posiciones de apertura y cierre total, sin verse afectadas por las vibraciones del equipo, lo que garantiza un estado de encendido y apagado estable durante el funcionamiento a largo plazo.

P3: ¿El cuerpo de la válvula de latón DZR acumulará una gran cantidad de sarro y se obstruirá con el tiempo cuando se exponga al agua caliente de la caldera?

R: El latón DZR forjado tiene mejores propiedades antical y antioxidantes que el latón fundido a presión ordinario. El canal de flujo del cuerpo de la válvula es liso y sin esquinas muertas. Combinado con la estructura de diámetro completo, las incrustaciones de agua y las impurezas no se acumulan fácilmente. Es adecuado para el funcionamiento continuo de circulación de agua caliente de la caldera durante todo el año.

P4: ¿Puede la válvula garantizar cero fugas en ambas direcciones del flujo de agua?

R: Sí. La válvula de bola de latón para caldera con férula de dos posiciones y rosca hembra utiliza un cuerpo de bola flotante cromado y un asiento de válvula de doble cara de PTFE engrosado. Tanto el flujo medio directo como el inverso pueden lograr un sello hermético y seguro. Los conductos de circulación de agua fría y caliente de la caldera se pueden proteger de forma estable contra fugas.
