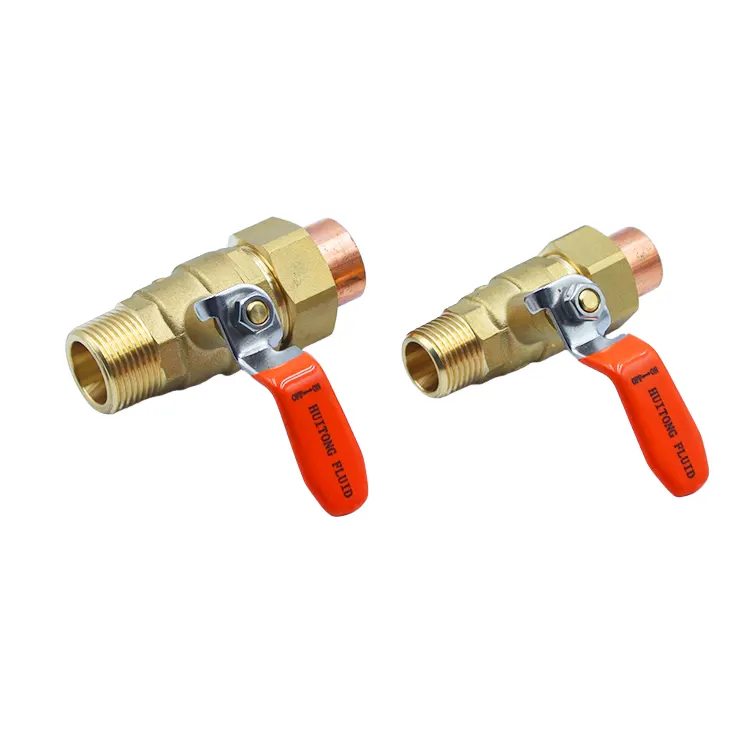

Válvula de bola de latón con conexión soldada y manguito de cobre

Nuestra válvula de bola de latón con conexión soldada con manguito de cobre se aparta de la estructura de empalme convencional y adopta un diseño de manguito de soldadura de cobre integrado extendido de dos extremos, que es compatible con el proceso de soldadura fuerte de tuberías de cobre. Este diseño resuelve fundamentalmente los problemas de corrosión, aflojamiento y fugas en la interfaz de la tubería. Está equipado con un cuerpo de válvula de latón engrosado forjado sin plomo, una bola sólida cromada y una estructura de sellado de caucho fluorado engrosado. Combina el rendimiento principal de flujo total, baja pérdida, cero fugas bidireccionales y resistencia a las fluctuaciones de presión del agua. Es adecuado para condiciones de trabajo a largo plazo de alta temperatura y ciclo frío-calor. Después de la soldadura, la tubería queda limpia y ordenada sin juntas expuestas, lo que reduce significativamente la frecuencia del mantenimiento posterior. Es el componente de válvula preferido para HVAC de alta gama, suministro de agua comercial y tuberías de cobre para calderas industriales.

Parámetros técnicos

Estructura de manguito de cobre específica para soldadura

1. Diseño de extremo de soldadura de cobre alargado integrado: ambos extremos del cuerpo de la válvula cuentan con un extremo de conexión de manguito de cobre alargado. No hay necesidad de conectores de soldadura adicionales. Puede combinar directamente varios tubos de cobre estándar para completar el proceso de soldadura, lo que es adecuado para las técnicas de construcción de soldadura convencionales en la industria HVAC. No se requiere ningún procesamiento secundario o modificación.

2. Elimine los riesgos de corrosión electroquímica: el cuerpo de la válvula de cobre y el manguito de soldadura de cobre tienen una gran compatibilidad de materiales. La soldadura es densa y uniforme, evitando problemas de corrosión electroquímica provocada por el contacto de diferentes medios metálicos. La tubería no se oxida ni se desprende incluso bajo un flujo de agua prolongado y circulación a alta temperatura.

3. Tubería general fuerte formada por soldadura: después de soldar, no quedan juntas empalmadas expuestas. La superficie de la tubería es lisa y regular, y no es propensa a acumular incrustaciones, polvo ni vapor de agua. Esto reduce efectivamente las causas del envejecimiento y las fugas de las tuberías, y es adecuado para escenarios de operación de tuberías HVAC selladas a largo plazo.

Diseño de refuerzo del cuerpo de válvula forjado

1. Material base de latón forjado sin plomo: La válvula de bola de latón con conexión soldada con manguito de cobre está hecha de latón sin plomo forjado en caliente de una sola pieza. El material es denso y uniforme, con un espesor de pared sólido. En comparación con los cuerpos de válvulas de fundición ordinaria, su resistencia a la compresión y al agrietamiento se han mejorado significativamente, lo que le permite resistir de manera estable las fluctuaciones de presión del agua en calderas y sistemas HVAC.

2. Estructura del vástago de la válvula de seguridad anti-explosión: Se incorpora un diseño de vástago de válvula anti-desprendimiento reforzado internamente. Esto está optimizado específicamente para impactos de alta temperatura y presión alterna de agua fría y caliente, eliminando el riesgo de expulsión del vástago de la válvula y salpicaduras del medio causadas por la alta presión instantánea, mejorando así la seguridad del funcionamiento de la tubería a alta temperatura.

3. Compatibilidad de rendimiento de resistencia a altas temperaturas y resistencia al envejecimiento: la estructura general es compatible con vías fluviales de circulación de alta temperatura a largo plazo. Puede soportar condiciones continuas de alta temperatura en sistemas HVAC y de calderas. El material no se ablanda, no se deforma ni envejece fácilmente, lo que proporciona una garantía a largo plazo para el funcionamiento estable del sistema de tuberías.

Sistema de sellado y flujo

1. Esfera sólida cromada con resistencia al desgaste y antifiltración: utilizando una esfera sólida cromada dura con una superficie lisa y densa, es resistente a la formación de incrustaciones y al desgaste. Se puede abrir y cerrar durante mucho tiempo sin rayar, asegurando la precisión de la superficie de sellado y evitando microfugas causadas por el desgaste.

2. Asiento de válvula de PTFE engrosado para sellado bidireccional: combinado con un asiento de válvula de sellado de PTFE engrosado, tanto la ruta de agua hacia adelante como hacia atrás pueden lograr fugas cero a nivel de burbuja. Puede soportar impactos alternos de medios fríos y calientes, y la capa selladora no es propensa a endurecerse o fallar. Es adecuado para tuberías de circulación continua durante todo el año.

3. Canal de pérdida de baja presión de flujo total: no hay rincones muertos ni protuberancias que obstaculicen el flujo de agua. El flujo de agua es suave, lo que reduce significativamente la pérdida de presión en la tubería. No habrá problemas como calefacción insuficiente en HVAC o atenuación del flujo de suministro de agua, lo que garantiza la eficiencia del suministro de agua del sistema.

Ventajas de construcción y operación

1. Operación de apertura y cierre liviana de 90°: La válvula de bola de latón con conexión soldada de manga de cobre adopta una estructura de control de manija simple. Con una función de encendido y apagado rápido de carrera corta de 90°, el funcionamiento es suave y sin esfuerzo. No se atasca ni se afloja incluso en caso de apertura y cierre prolongados de alta frecuencia, y es adecuado para operaciones diarias de regulación y mantenimiento de tuberías de ingeniería.

2. Sin mantenimiento frecuente para funcionamiento a largo plazo: la estructura integrada soldada no presenta riesgos de aflojamiento. El sistema de sellado es resistente a las incrustaciones y al envejecimiento. Después del formado, no hay necesidad de mantenimiento ni ajuste frecuentes. Esto reduce significativamente los costos de mano de obra y materiales para la posterior operación y mantenimiento de proyectos de HVAC y suministro de agua.

3. Cobertura total de múltiples especificaciones para la adaptación: Las especificaciones integrales de diámetro de tubería estándar se pueden combinar con calefacción por piso para decoración del hogar, aire acondicionado central comercial, calderas industriales, sistemas comerciales de purificación de agua, etc. Cumplen con la selección de lotes y los requisitos de adquisición unificada para diferentes condiciones de trabajo en proyectos de ingeniería.

Control de calidad específico de la condición de soldadura

1. Verificación espectral del material de la materia prima dual: Tanto el cuerpo de la válvula de bola de latón con conexión soldada con manguito de cobre como el manguito de soldadura de cobre se someten a pruebas de composición espectral de las materias primas. Esto garantiza un control estricto sobre la pureza del material, la resistencia a la corrosión y la resistencia a altas temperaturas, evitando defectos del material en su origen.

2. Inspección completa de rendimiento integral: cada producto terminado se prueba al 100% en cuanto a resistencia a la presión del agua de la carcasa, estanqueidad, prevención de fugas y durabilidad de apertura y cierre 10,000 veces. Esto verifica completamente el rendimiento básico del cuerpo de la válvula en términos de soporte de presión, sellado y resistencia al desgaste.

3. Inspección con penetrantes especiales para uniones soldadas: Para la posición de fusión de soldadura del manguito de cobre, se realiza una inspección detallada con penetrantes para identificar con precisión defectos ocultos como poros de gas, grietas y soldaduras incompletas, eliminando así posibles fugas de agua o problemas de desprendimiento de soldadura en las uniones soldadas.

4. Certificados de cumplimiento y trazabilidad de lotes completos: el producto viene con un código de lote exclusivo. Todo el proceso de producción se puede rastrear y archivar. Durante el envío, se pueden proporcionar informes de pruebas de materiales y certificados de cumplimiento CE, cumpliendo plenamente con los requisitos de aceptación en proyectos de HVAC, licitaciones de proyectos en el extranjero y despacho de aduanas.

Diversos escenarios de aplicación

1. Sistema de circulación de agua de aire acondicionado central comercial: Adecuado para circuitos de tuberías de circulación de unidades de aire acondicionado centrales y tuberías terminales de cobre. La estructura integrada soldada es resistente a las vibraciones y estable en temperatura, adecuada para el funcionamiento continuo del equipo durante todo el año.

2. Sistema de calefacción centralizada por suelo radiante: calefacción centralizada de distrito, calefacción por suelo industrial y comercial, circuitos principales y derivados de tuberías de cobre. Elimina los problemas de los manguitos roscados y las interfaces roscadas sueltas, adecuadas para la circulación de calefacción a alta temperatura a largo plazo.

3. Sistema de tuberías de suministro de agua de alta temperatura de calderas: circuitos de tuberías de cobre de entrada y salida de calderas industriales pequeñas, calderas de agua caliente comerciales. Puede soportar fluctuaciones de presión de agua a alta temperatura, tiene un sellado estable y evita el riesgo de seguridad de fugas de medio a alta temperatura.

4. Sistema de suministro de agua de purificación de agua comercial: Equipo de purificación de agua comercial, circuitos de tuberías de cobre de suministro de agua centralizados para toda la casa. Está hecho de material sin plomo, cumple con las normas de higiene, tiene sellado soldado para evitar fugas secundarias y garantiza la estabilidad y limpieza del sistema de suministro de agua.

Preguntas y respuestas

P1: ¿Cuáles son las principales ventajas de ingeniería de la válvula de bola de latón con conexión soldada con manguito de cobre?

R: Las válvulas de bola con férula y rosca convencionales tienen problemas como interfaces sueltas, fugas de agua, envejecimiento y desprendimiento, que requieren mantenimiento y ajuste regulares. Este producto adopta un proceso de moldeo integrado soldado, sin conexiones de juntas móviles en la tubería, lo que lo hace más integral, más resistente a la vibración y mejor en términos de resistencia a la temperatura. Después del moldeo, casi no requiere mantenimiento y es más adecuado para condiciones de ingeniería donde los sistemas de calefacción y ventilación y las calderas funcionan de forma continua durante mucho tiempo.

P2: Cuando se utiliza una combinación de materiales de cobre púrpura y latón, ¿habrá corrosión o desprendimiento de soldadura después de una exposición prolongada al agua?

R: No. El producto está fabricado con una combinación altamente compatible de materiales de cobre y latón púrpura, combinados con técnicas de soldadura fuerte profesionales. La soldadura es firme y sin costuras, y se ha sometido a pruebas especializadas de detección de defectos y anticorrosión al salir de fábrica. Esto evita por completo la corrosión electroquímica, el desprendimiento de soldadura y los problemas de desprendimiento de soldadura, y es adecuado para condiciones de exposición prolongada al agua en ciclos fríos y calientes.

P3: ¿La instalación de soldadura es muy exigente en cuanto a técnicas constructivas?

R: Sigue los estándares comunes de soldadura fuerte de tubos de cobre aplicables a la industria. No se requieren equipos o tecnologías especiales personalizados. Los equipos habituales de construcción de fontanería pueden dominarlo rápidamente. La funda de cobre extendida tiene un amplio espacio reservado para operaciones de soldadura, lo que resulta en una alta tasa de tolerancia y reduce efectivamente la tasa de defectos en la soldadura de construcción.

P4: ¿Qué beneficios prácticos aporta el diseño de flujo completamente abierto a los sistemas de aire acondicionado central y calefacción por suelo radiante?

R: El diámetro completamente abierto sin estructura de estrangulamiento casi no tiene resistencia al agua, no causa pérdida de presión en la tubería, evita el problema de la disminución de la eficiencia del intercambio de calor en el aire acondicionado central y la temperatura desigual de calefacción en la calefacción por suelo radiante, retiene completamente el flujo de diseño del sistema y garantiza el ahorro de energía y el funcionamiento eficiente de los equipos HVAC.

P5: ¿Qué condiciones específicas de operación de la tubería aborda principalmente la estructura del vástago de la válvula anti-ampollas?

R: Está especialmente diseñado para hacer frente a aumentos repentinos de presión del agua y fluctuaciones de presión durante el arranque y apagado de calderas y sistemas HVAC. Puede bloquear eficazmente la estructura del vástago de la válvula, evitando la expulsión del vástago de la válvula y las salpicaduras del medio causadas por impactos de alta presión, mejorando así la seguridad operativa y la tolerancia a fallas de las tuberías de alta temperatura y alta presión.
