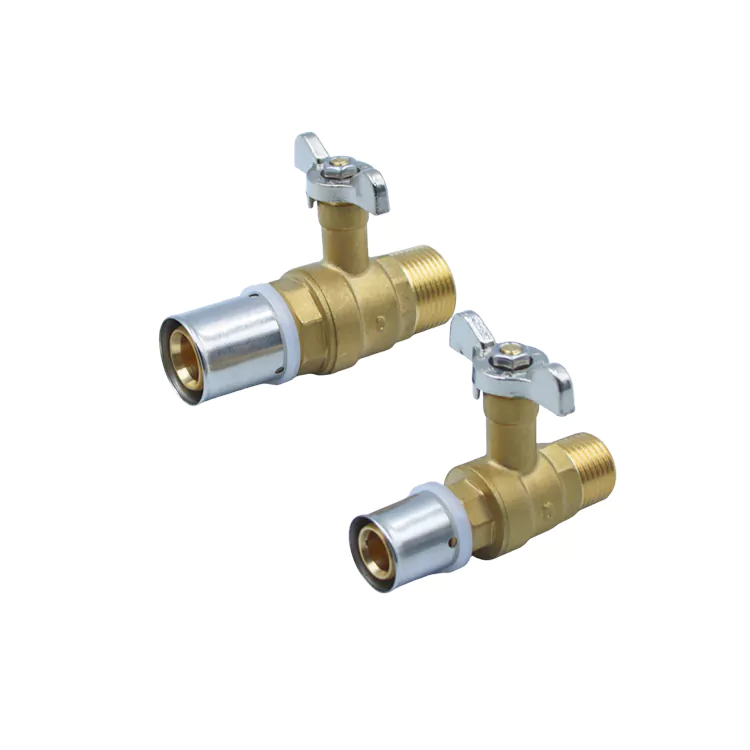

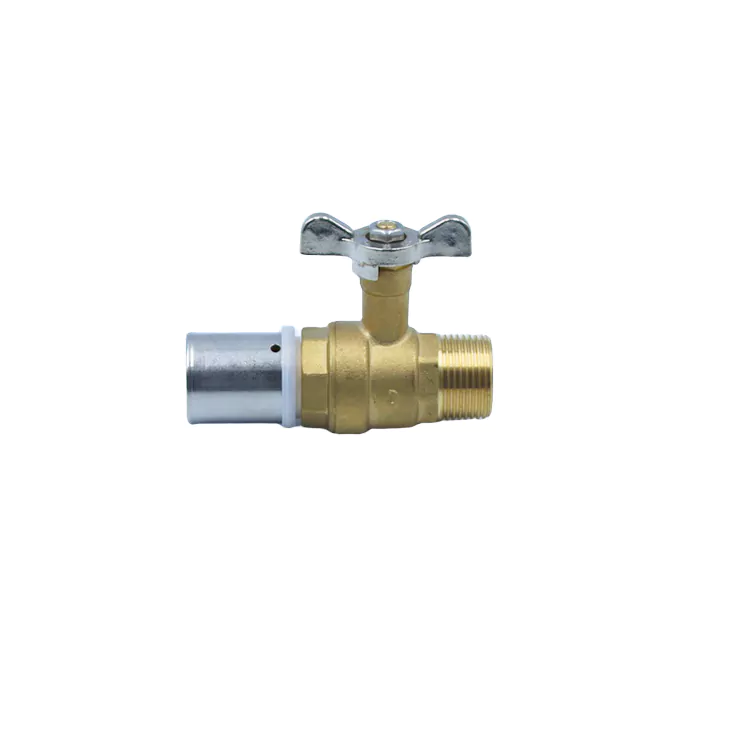

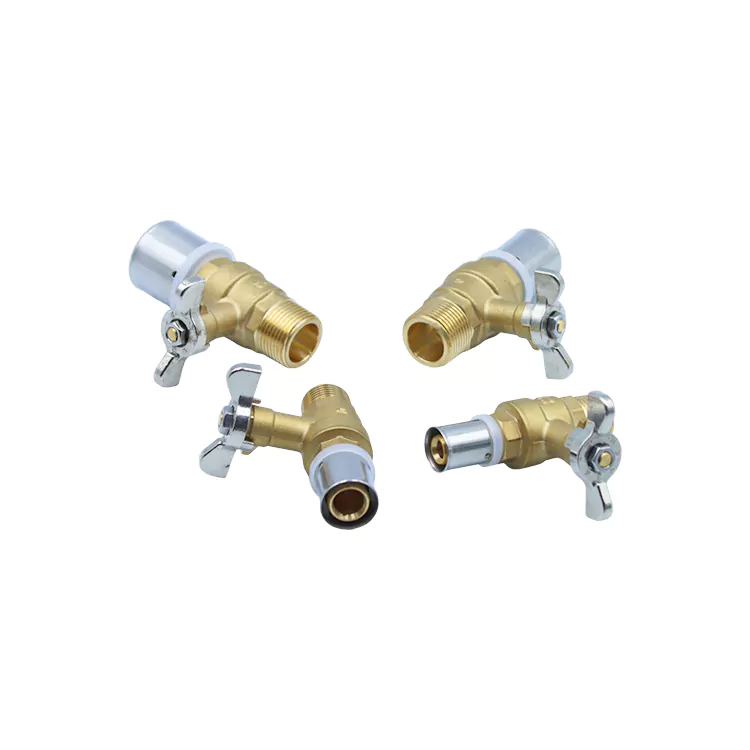

Válvula de bola de latón con rosca macho y mango de mariposa tipo prensa

Esta válvula de bola de latón con rosca macho y mango de mariposa tipo prensa es una válvula de conexión dual diseñada para sistemas de tuberías compuestas. El cuerpo de la válvula está forjado a partir de una sola pieza de latón HPb59-1 espesado y sin plomo, que cumple de manera confiable con los estándares de alta presión PN16. Un lado presenta una rosca macho mecanizada con precisión para conexión directa a varios accesorios roscados e interfaces de equipos. El otro lado utiliza un puerto de ajuste a presión especializado equipado con un anillo de compresión de acero inoxidable y un sello de silicona resistente al envejecimiento; Instalado mediante un ajuste de presión hidráulica, el proceso no requiere soldadura ni roscado de tuberías, lo que elimina los riesgos de seguridad contra incendios asociados con el trabajo en caliente en la fuente.

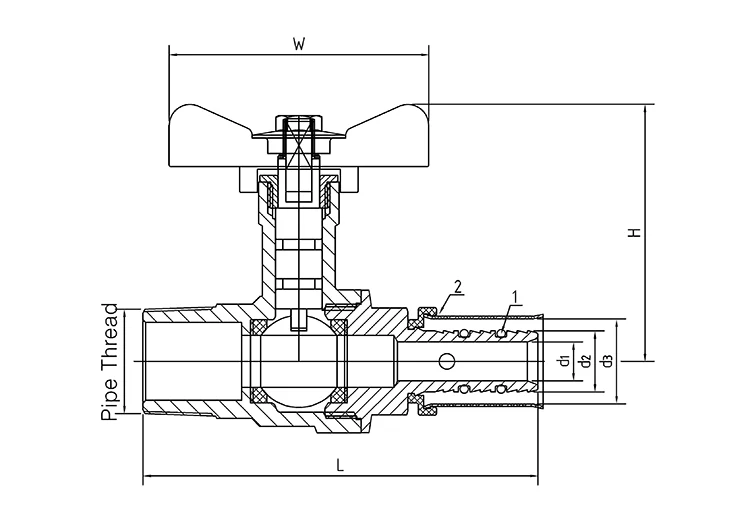

Parámetros técnicos

Detalles del producto

1. Material del cuerpo de la válvula: Latón HPb59-1 forjado engrosado

Forjado como una sola unidad para eliminar defectos como agujeros de arena o bolsas de aire comunes en los cuerpos de fundición. La pared engrosada mejora la resistencia a la presión y cumple con los estándares de materiales para redes de tuberías contra incendios y suministro de agua sin plomo, ofreciendo resistencia a la cal y la corrosión electroquímica.

2. Estructura de conexión diferenciada de doble extremo

Un extremo presenta roscas macho estándar de precisión con perfiles de rosca uniformes y alta coaxialidad, lo que garantiza una compatibilidad perfecta con todos los accesorios roscados estándar. El otro extremo presenta una funda de ajuste a presión extendida e integrada; Combinado con un anillo de bloqueo de acero inoxidable y un sello de silicona de doble capa resistente al envejecimiento, crea un agarre firme y seguro después del prensado hidráulico, evitando eficazmente fugas de agua estática.

3. Componente de control: Mango de mariposa compacto antideslizante

El diseño compacto de mariposa ahorra espacio en áreas estrechas como huecos de tuberías y techos. Presenta una textura de superficie antideslizante y permite un cambio total de apertura/cierre con solo un giro de 90 grados. La forma distintiva del mango garantiza una rápida identificación visual del estado de la válvula durante las inspecciones de la red.

4. Componentes centrales de sellado interno y soporte de presión

Cuenta con un núcleo de bola cromado sólido con acabado de espejo y una estructura de flujo de paso total (no reducido); utiliza asientos de PTFE engrosados ​​para un sellado bidireccional hermético; El vástago incorpora un diseño de hombro anti-explosión incorporado para soportar picos instantáneos de alta presión y evitar que se atasque durante períodos prolongados de inactividad.

5. Especificaciones y Accesorios

Cubre los seis tamaños de tuberías principales: DN15, DN20, DN25, DN32, DN40 y DN50; Cada válvula está marcada individualmente con láser con un código de lote y viene con anillos de ajuste a presión y juntas de silicona de repuesto compatibles con fábrica.

Ventajas del producto

1. Diseño de interfaz dual integrado:

Esta válvula de bola de latón con rosca macho y mango de mariposa tipo prensa combina métodos de conexión de ajuste a presión y rosca macho, lo que permite una integración perfecta entre tuberías de acero inoxidable de paredes delgadas y equipos o accesorios roscados. Elimina la necesidad de adaptadores adicionales, reduce los posibles puntos de fuga y permite que un único modelo de válvula se adapte a dos escenarios de conexión diferentes, simplificando así la gestión de inventario.

2. Tecnología hidráulica de ajuste a presión (sin soldadura):

La conexión a presión se asegura mecánicamente mediante herramientas hidráulicas especializadas, sin necesidad de soldadura ni roscado de tuberías. Esto lo hace ideal para entornos donde está prohibido el "trabajo en caliente" (llamas abiertas), como interiores de edificios de alta gama, salas mecánicas cerradas y proyectos de modernización de seguridad contra incendios, al tiempo que reduce significativamente el tiempo de montaje en el sitio y minimiza los costos de retrabajo causados ​​por errores humanos.

3. Mango de mariposa compacto para espacios reducidos:

A diferencia de los mangos largos tradicionales que requieren un espacio considerable, el mango de mariposa compacto cabe fácilmente en áreas de instalación restringidas, como cámaras de techo, ejes de tuberías verticales y gabinetes de equipos estrechos. La operación de carrera corta de 90° permite un control rápido y sin esfuerzo durante emergencias (por ejemplo, incendios o fallas de tuberías), garantiza una alta visibilidad para las inspecciones y reduce el riesgo de operación accidental.

4. Clasificación de alta presión PN16 y estructura de sellado duradera:

El cuerpo de la válvula forjado y engrosado resiste de manera estable la presión nominal PN16, resistiendo sobretensiones instantáneas de alta presión provenientes de los ciclos de arranque y parada del sistema de rociadores o calderas. Un diseño de triple sello, que combina un anillo de compresión de acero inoxidable, un sello de silicona de doble capa y un asiento de válvula de PTFE, garantiza la resistencia al envejecimiento y la deformación durante la inmersión prolongada en agua estática y los ciclos térmicos, eliminando de manera efectiva los riesgos de seguridad contra incendios asociados con filtraciones lentas y ocultas.

5. Vástago a prueba de explosiones con mecanismo limitador:

Un hombro de bloqueo dedicado en la base del vástago asegura su rango de recorrido. Esto evita la expulsión del vástago, fugas en el sello o atascos durante períodos de espera estática prolongada o fluctuaciones frecuentes de la presión del agua en la red de protección contra incendios, lo que reduce significativamente la frecuencia de mantenimiento futuro.

Escenarios de aplicación

1. Sistemas de tuberías de rociadores contra incendios comerciales/residenciales:

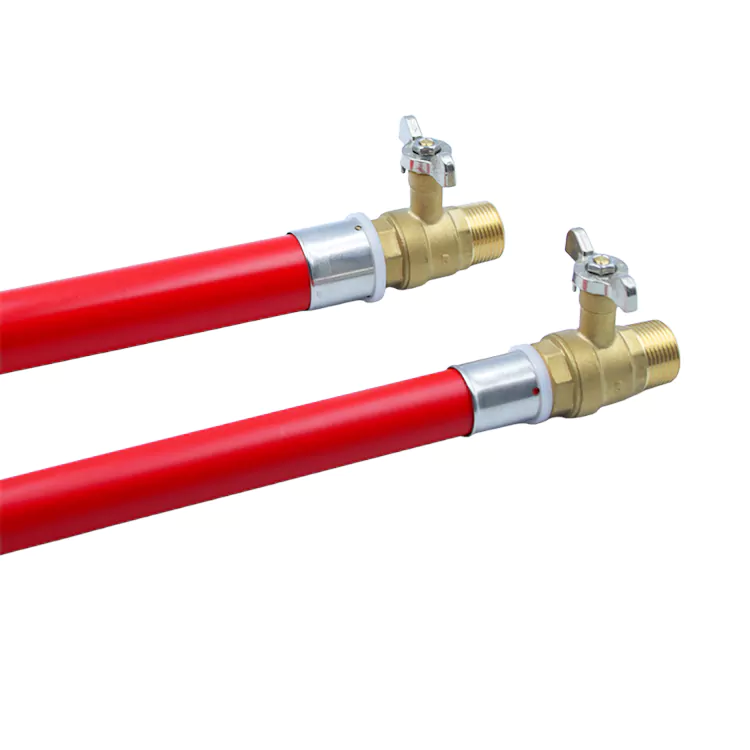

Ideal para sistemas que utilizan tuberías principales de acero inoxidable de paredes delgadas con conexiones a presión. El extremo roscado de la válvula se conecta directamente a los cabezales de rociadores roscados en los terminales derivados, lo que elimina la necesidad de adaptadores o soldaduras, lo que la hace perfecta para nuevas instalaciones de protección contra incendios en unidades residenciales y complejos comerciales de alta gama.

2. Tuberías de acero inoxidable para sistemas residenciales de calefacción por suelo radiante y bombas de calor de aire:

Adecuado para conectar tuberías de calefacción por suelo radiante de acero inoxidable de paredes delgadas (mediante ajuste a presión) a colectores y bombas de circulación (mediante conexiones roscadas). El diseño de la manija de mariposa se adapta bien a espacios reducidos, como gabinetes de calefacción por suelo radiante o tuberías montadas en el techo, mientras que la válvula resiste ciclos térmicos a largo plazo.

3. Modernización de redes antiguas de protección contra incendios y calefacción:

Ideal para sitios donde el trabajo en caliente (soldadura) no es factible. El extremo a presión permite el reemplazo rápido de válvulas defectuosas, mientras que el extremo roscado se conecta a la tubería roscada existente; esto evita la necesidad de desmontar tuberías empotradas, reduciendo drásticamente la complejidad y los costos de construcción.

4. Tuberías de acero inoxidable de paredes delgadas para purificación y circulación de agua industrial a pequeña escala:

Conecta salidas de equipos roscadas con tuberías de circulación de acero inoxidable; la válvula de doble interfaz garantiza una integración perfecta entre los dos tipos de tuberías. El cuerpo de la válvula sin plomo cumple con los estándares de seguridad para el suministro de agua potable y el diseño de paso total garantiza caudales estables.

Comparación de modelos

1. Comparación de diámetros de tuberías y escenarios de aplicación:

-  DN15/DN20: calefacción por suelo radiante para pequeñas unidades residenciales y ramales de rociadores para tiendas de una sola planta; presenta diámetros pequeños y espacios de instalación reducidos, donde la manija de mariposa ofrece una clara ventaja operativa. DN25/DN32: elevadores de rociadores para edificios residenciales de gran altura y líneas principales para calefacción por suelo radiante de unidades individuales; diámetros estándar para sistemas HVAC comerciales y especificaciones principales para el inventario de proyectos. DN40/DN50: tuberías de rociadores centrales para centros comerciales y edificios de oficinas, así como líneas principales de circulación para sistemas de bombas de calor de fuente de aire a gran escala; Diseñado para condiciones de alto flujo y alta presión, presenta un cuerpo de válvula engrosado para una resistencia superior a la presión.

2. Estructura de interfaz dual versus válvulas de bola de conexión única (ajuste a presión o rosca macho):

- Válvula de bola de ajuste a presión de conexión única: Compatible únicamente con tuberías de acero inoxidable; No se puede conectar directamente a equipos roscados sin adaptadores, lo que aumenta el riesgo de fugas. Válvula de bola con rosca macho de conexión única: Requiere roscado de tubería; Implica trabajo en caliente in situ y múltiples pasos de procesamiento, lo que dificulta la instalación en espacios reducidos de tuberías. Esta válvula de bola compuesta de doble interfaz: Compatible tanto con conjuntos de ajuste a presión de acero inoxidable como con conexiones roscadas de equipos; No requiere soldadura ni adaptadores adicionales, lo que equilibra la eficiencia de la instalación con la compatibilidad de las tuberías.

3. Mango de mariposa versus mango extendido convencional: Mango extendido:

- Ocupa un espacio lateral importante; en techos suspendidos o conductos de tuberías estrechos, puede estar obstruido por aislamiento o láminas de metal, impidiendo su apertura y cierre adecuados. Mango de mariposa compacto: presenta un perfil general compacto que permite que el cuerpo de la válvula quede completamente aislado, con solo el mango ligeramente expuesto; garantiza un funcionamiento sin obstáculos en espacios reducidos y cerrados y permite un cierre de agua de emergencia más rápido.

Garantía de calidad integral en varias etapas

1. Pruebas de materias primas de preproducción

Las palanquillas de latón HPb59-1 se someten a un análisis espectral lote por lote para controlar estrictamente las métricas de resistencia a la presión, la resistencia a la descincificación y la ausencia de plomo. Los anillos de ajuste a presión de acero inoxidable y las juntas de silicona se someten a pruebas hidrostáticas de alta presión y pruebas de envejecimiento cíclico a alta/baja temperatura por separado para detectar componentes propensos a fallas prematuras.

2. Pruebas de rendimiento 100% integrales de productos terminados

Cada válvula de bola de latón con rosca macho y mango de mariposa tipo prensa se somete a pruebas hidrostáticas de carcasa de alta presión, pruebas de hermeticidad basadas en burbujas y pruebas de durabilidad de apertura/cierre de 10 000 ciclos para verificar completamente los límites de presión, la estabilidad del sellado y la longevidad operativa.

3. Verificación de precisión especializada para conexiones duales

La coaxialidad y el ajuste de la rosca se inspeccionan individualmente para las roscas macho; La detección de defectos se realiza en las soldaduras del manguito de ajuste a presión y en el ajuste del anillo de compresión. Estas medidas previenen específicamente fallas comunes en las tuberías, como fugas de roscas y desprendimientos de tuberías.

4. Control y trazabilidad de lotes de extremo a extremo

Cada válvula está marcada con láser con un código de lote único. Los datos de todas las etapas de producción (forja, mecanizado, ensamblaje de componentes e inspección final) se archivan permanentemente, lo que permite una rápida trazabilidad e identificación de soluciones en caso de que surja algún problema de calidad.

Políticas estandarizadas de soporte posventa

1. Orientación técnica personalizada para la instalación

Los técnicos profesionales brindan orientación práctica integral, que cubre corte de tuberías de acero inoxidable, control de presión de ajuste a presión hidráulico, estándares de ensamblaje de rosca macho, pruebas seccionales de alta presión de la red de tuberías y protocolos específicos de solución de problemas para conexiones roscadas y de ajuste a presión, minimizando así el retrabajo durante la puesta en servicio en el sitio.

2. Soporte multilingüe 24 horas al día, 7 días a la semana para clientes globales

Un equipo de servicio al cliente multilingüe se adapta a las zonas horarias globales, lo que garantiza respuestas rápidas a las consultas relacionadas con la selección de productos para condiciones operativas específicas, actualizaciones del estado de los pedidos al por mayor y solicitudes de soporte posventa de contratistas y mayoristas de plomería extranjeros, lo que facilita una comunicación transfronteriza fluida.

3. Soluciones personalizadas para proyectos de gran escala

Para proyectos a gran escala, como sistemas de rociadores centralizados en centros comerciales, calefacción por suelo radiante residencial o equipos de purificación de agua a gran escala, ofrecemos planes de selección de productos personalizados basados ​​en los parámetros de presión de las tuberías y los requisitos de diámetro de las tuberías, optimizando el diseño general de la red de tuberías y las listas de inventario.

4. Suministro estable de repuestos OEM

Proporcionamos un suministro continuo y a largo plazo de piezas individuales de desgaste, como anillos de presión de acero inoxidable, juntas de silicona resistentes al envejecimiento y manijas de mariposa. Esto permite reemplazar piezas desgastadas específicas en lugar de desechar la válvula completa, lo que reduce significativamente los costos de mantenimiento y consumibles a largo plazo.

5. Garantía OEM de 12 meses

Todos los productos vienen con una garantía OEM estándar de 12 meses que cubre defectos de material y problemas de fabricación (como defectos de forja o ensamblaje). Los problemas cubiertos incluyen grietas en el cuerpo de la válvula, fugas debidas al ensamblaje en fábrica, precisión de rosca deficiente y fallas en el sellado del anillo de presión; Se proporciona orientación técnica gratuita y piezas de repuesto OEM.

Certificaciones y calificaciones

1. Documentos de prueba de materiales: Informe de análisis espectroscópico para latón HPb59-1; Informes especializados de pruebas de resistencia a la temperatura y la presión para anillos de presión de acero inoxidable y juntas de silicona.

2. Informes de rendimiento del producto terminado: Registros de pruebas de presión hidrostática de fábrica para el cuerpo de la válvula; informes de pruebas de estanqueidad/fugas; registros de pruebas de durabilidad (más de 10.000 ciclos); Informes de detección de fallas para puertos de ajuste a presión.

3. Certificaciones de cumplimiento internacional: Certificación CE de seguridad del producto, que cumple con los estándares de importación y despacho de aduanas para plomería y accesorios de protección contra incendios en la mayoría de los países del mundo.

4. Documentación de aceptación del proyecto: Certificado de conformidad OEM y registros de trazabilidad de lotes; proporciona toda la documentación necesaria para la protección contra incendios nacionales y la aceptación de proyectos de HVAC, así como para la licitación y el registro de proyectos en el extranjero.

Preguntas frecuentes

P1: ¿Cuáles son las ventajas clave de la válvula de bola de latón con rosca macho y mango de mariposa tipo prensa en comparación con las válvulas de conexión única?

R: Las válvulas de bola estándar de presión simple se conectan únicamente a tuberías de acero inoxidable; La conexión a cabezales de rociadores roscados o bombas de circulación requiere adaptadores, lo que introduce puntos potenciales de fuga adicionales. Las válvulas de bola con rosca macho pura requieren roscado en sitio, un proceso que es engorroso y presenta riesgos de incendio debido al trabajo en caliente. Este producto presenta un diseño de interfaz dual integrado, que permite conectar una sola válvula a dos tipos de tuberías diferentes sin adaptadores ni soldaduras. Esto reduce la variedad de inventario, simplifica el montaje en el sitio, reduce el riesgo de fugas en las tuberías y es ideal tanto para proyectos de construcción nueva como de renovación que involucran sistemas de tuberías híbridos.

P2: ¿El punto de conexión formado por el ajuste a presión hidráulica experimentará un desprendimiento o fuga de tubería después de una exposición prolongada al agua estática en un sistema de protección contra incendios?

R: No. El producto cuenta con un anillo de bloqueo de acero inoxidable de alta resistencia y un sello de silicona de doble capa resistente al envejecimiento. Después del ajuste a presión hidráulica, el anillo de bloqueo se acopla uniformemente con la pared del tubo de acero inoxidable, distribuyendo la tensión de manera uniforme para evitar la deformación causada por puntos de presión localizados. El sello de silicona ha sido sometido a miles de horas de pruebas de envejecimiento por inmersión en agua estática, lo que lo hace adecuado para las condiciones estáticas a largo plazo de las redes de tuberías de protección contra incendios. Además, cada conexión a presión se somete a pruebas no destructivas antes de salir de fábrica, lo que elimina eficazmente los riesgos de seguridad contra incendios, como el desprendimiento de la tubería o fugas lentas en la fuente.

P3: ¿La clasificación de presión PN16 cumple con los requisitos para redes de tuberías de rociadores contra incendios en edificios comerciales de gran altura?

R: Es totalmente compatible. El cuerpo de la válvula está forjado con latón espesado HPb59-1 como una sola unidad y se somete a pruebas destructivas de alta presión PN16 antes del envío. Resiste de manera confiable la presión constante de los sistemas de rociadores de gran altura y los picos transitorios de alta presión causados ​​por los ciclos de arranque y parada de las bombas, cumpliendo con los estándares de aceptación nacionales e internacionales para proyectos de tuberías de protección contra incendios.

P4: ¿La manija de mariposa corta quedará obstruida o será imposible operarla en espacios reducidos, como huecos de techo estrechos o conductos de tuberías verticales?

R: No. La manija de mariposa es compacta, lo que permite que la sección de ajuste a presión del cuerpo de la válvula quede completamente envuelta en material aislante mientras que solo la manija se extiende ligeramente hacia afuera, lo que requiere un espacio de operación mínimo. Su diseño de carrera corta de 90° permite cambiar entre estados abierto y cerrado con un simple movimiento, lo que garantiza un funcionamiento sin obstrucciones dentro de espacios libres de huecos de techo y huecos de tubería estándar sin interferencias de láminas de metal o aislamiento.
