La manija de mariposa de la válvula de latón Fire Press está diseñada específicamente para un desafío específico de protección contra incendios: proporcionar un cierre de emergencia confiable en espacios donde no se pueden operar válvulas estándar. Combina tres soluciones de ingeniería en un solo componente:
Conexión a presión: elimina la soldadura o el roscado, lo que permite una instalación segura en interiores acabados sin riesgos de incendio;
Mango de mariposa corto: ocupa un radio de giro mínimo, lo que permite un funcionamiento de 90° en ejes de tuberías angostos donde los mangos largos golpearían las paredes o el aislamiento;
Cuerpo de latón forjado HPb59-1 que cumple con GA79: ofrece integridad de presión con clasificación PN16 con sellado sin fugas y protección del vástago a prueba de explosiones.
El resultado es una válvula de protección contra incendios que no solo cumple con los requisitos del código sino que también resuelve las limitaciones operativas del mundo real que se encuentran en modernizaciones comerciales de alta gama, hoteles y torres residenciales.
|

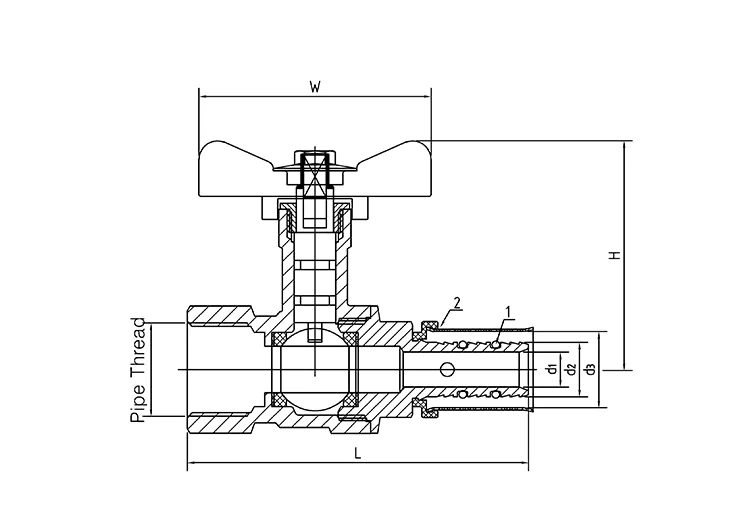

Especificaciones del producto |
L |
d1 |
d2 |
d3 |
Rosca de tubería |
W |
H |
|
|
DN |
Tamaño |
|||||||
|
15 |
16 mm–1/2F |
72 |
5.5 |
10.0 |
16.5 |
G/PT/TNP |
50 |
52.75 |
|
20 |
20 mm–1/2F |
72.2 |
9.5 |
14.0 |
20.5 |
G/PT/TNP |
50 |
52.75 |
|
20 mm–3/4F |
83.5 |
13.0 |
18.0 |
20.5 |
G/PT/TNP |
50 |
55.25 |
|
|
25 |
25 mm–3/4F |
84.0 |
18.0 |
23.8 |
25.5 |
G/PT/TNP |
50 |
55.25 |
1. Las válvulas estándar de mango largo fallan en tuberías estrechas: en las instalaciones de protección contra incendios del mundo real, las válvulas estándar de mango largo a menudo quedan inoperables debido a su entorno. Cuando se instalan en huecos verticales estrechos, cámaras de techo o salas de equipos con espacio libre limitado, las manijas largas golpean tuberías, paredes o vigas estructurales adyacentes, lo que impide una rotación completa de 90°; están obstruidos por capas aislantes de tuberías, que atrapan el mango; No se puede acceder a ellos cuando las válvulas están empotradas detrás de paneles de acceso con un radio de giro limitado.
2. La diferencia con el mango de mariposa: esta válvula reemplaza la palanca larga que sobresale por un mango de mariposa compacto y antideslizante. El corto radio de giro cabe en espacios reducidos donde las manijas largas simplemente no pueden girar, lo que garantiza que la válvula se pueda abrir o cerrar completamente en caso de emergencia, sin importar cuán reducido sea el espacio de instalación.
3. Respuesta de emergencia de un cuarto de vuelta de 90°: a pesar de su tamaño compacto, la manija de mariposa ofrece una operación completa de un cuarto de vuelta de 90° desde completamente abierta hasta completamente cerrada, cumpliendo con los requisitos del código contra incendios para un cierre de emergencia rápido. El par está optimizado para el funcionamiento con guantes y el diseño de ala del mango proporciona un agarre seguro incluso en condiciones de humedad u oscuridad.
4. Distinción visual para inspecciones de incendios: La distintiva silueta de mariposa hace que esta válvula sea inmediatamente reconocible durante las inspecciones de seguridad contra incendios. Los inspectores pueden identificar rápidamente si la válvula está en la posición correcta sin tener que buscar en un laberinto de válvulas de plomería estándar, lo que reduce el tiempo de inspección y minimiza el riesgo de cumplimiento.
El cuerpo de la manija de mariposa de la válvula de latón Fire Press está forjado con latón sin plomo HPb59-1, un material elegido específicamente para las demandas únicas de la protección contra incendios: presión estática a largo plazo, operación poco frecuente y tolerancia cero a fallas. A diferencia del latón fundido con posible porosidad de agujeros de arena, la estructura forjada garantiza una integridad densa y libre de defectos que mantiene la clasificación PN16 (1,6 MPa) durante décadas de servicio. Este no es un componente de grado civil: es latón de grado industrial diseñado según las especificaciones de seguridad contra incendios GA79, validado mediante análisis espectral lote por lote para verificar el cumplimiento sin plomo y la capacidad de soportar presión.
La instalación tradicional de tuberías contra incendios a menudo requiere permisos de trabajo en caliente, vigilancia contra incendios e inspección posterior a la soldadura. Esta válvula elimina todo eso. El puerto de ajuste a presión integrado, combinado con un anillo de compresión de acero inoxidable, crea una conexión permanente y hermética utilizando únicamente herramientas hidráulicas, sin soldadura, roscado ni llama abierta.
El sello de silicona incorporado está formulado específicamente para las condiciones del sistema contra incendios: inmersión en agua estática a largo plazo con flujo poco frecuente. Resiste la hidrólisis, el endurecimiento y la deformación, validado mediante pruebas de envejecimiento especializadas que simulan décadas de servicio en espera.
Esta formación estandarizada de ajuste a presión garantiza una calidad constante de las juntas en cada instalación, eliminando la variabilidad inherente a la soldadura manual o al ensamblaje de juntas roscadas y reduciendo significativamente la carga de inspección de los contratistas de protección contra incendios.
El núcleo de bola cromado de paso total de la válvula de latón Fire Press con manija de mariposa elimina la restricción de flujo, algo fundamental para mantener la densidad de los rociadores y la presión de descarga del hidrante. Esta no es una válvula de diámetro reducido y de costo reducido; el diámetro interno coincide con el tamaño de la tubería para evitar la caída de presión cuando más se necesita agua contra incendios.
El asiento de PTFE engrosado ofrece un sellado hermético bidireccional, manteniendo cero fugas durante años de presión estática. El vástago a prueba de explosiones incorpora un hombro de límite de recorrido que evita la expulsión del vástago incluso bajo sobretensiones de alta presión, una característica de seguridad crítica para los sistemas de protección contra incendios que deben funcionar sin problemas después de años de inactividad.
1. Cobertura total de diámetros estándar de tuberías contra incendios: La serie de válvulas cubre diámetros estándar desde DN15 a DN50, coincidiendo perfectamente con las dimensiones de las tuberías de acero inoxidable de paredes delgadas para rociadores e hidrantes contra incendios utilizadas en edificios comerciales, complejos residenciales y salas de equipos pequeños.
2. El cuerpo compacto ahorra espacio de instalación: la estructura compacta y aerodinámica presenta un diseño de puerto de ajuste a presión integrado sin componentes redundantes. Es adecuado para diseños de tuberías densas, requiere un espacio mínimo para la instalación y facilita la construcción de redes de tuberías estandarizadas.
3. Compatibilidad universal para proyectos nuevos y de modernización: la interfaz de ajuste a presión estándar es compatible con las principales tuberías contra incendios de acero inoxidable de paredes delgadas del mercado. Es adecuado tanto para instalaciones nuevas como para la renovación de redes de tuberías contra incendios existentes, ofreciendo una amplia versatilidad.
1. Detección espectroscópica de materias primas por lotes: Cada lote de palanquillas de latón HPb59-1 se somete a un análisis espectroscópico para verificar estrictamente las propiedades sin plomo, resistentes a la presión y a la corrosión. Los anillos de presión de acero inoxidable y los sellos de silicona se someten a pruebas especializadas de presión estática y resistencia al envejecimiento para garantizar la idoneidad para condiciones estáticas de agua a largo plazo en sistemas de protección contra incendios.
2. Pruebas integrales de rendimiento de seguridad contra incendios: Cada válvula de latón prensada contra incendios con manija de mariposa se somete a una serie secuencial de pruebas, que incluyen pruebas de carcasa hidrostática de alta presión, pruebas de hermeticidad/fugas y pruebas de durabilidad de 10,000 ciclos, para verificar de manera integral los límites de presión del cuerpo de la válvula, la estabilidad del sellado y la longevidad operativa.
3. Verificación de precisión de la integridad estructural específica del incendio: llevamos a cabo inspecciones rigurosas de la planitud y estanqueidad de los puertos de conexión a presión y verificamos con precisión el par de operación y la coaxialidad estructural. Este enfoque específico mitiga los riesgos comunes en las redes de tuberías contra incendios, como el desprendimiento de tuberías, fugas en las juntas y atascos operativos.
4. Trazabilidad de la cadena completa y documentación de cumplimiento completa: cada producto está marcado con láser con un código de lote único, lo que garantiza la trazabilidad total de la producción. Proporcionamos informes de pruebas de materiales, certificados de conformidad de fábrica y certificación CE, cumpliendo plenamente con los requisitos de aceptación, presentación y despacho de aduanas transfronterizos de la finalización del proyecto en los mercados nacionales e internacionales.
1. Orientación técnica especializada para la instalación a presión contra incendios: los técnicos profesionales brindan orientación práctica que cubre todo el proceso, incluido el ajuste a presión de tuberías contra incendios de acero inoxidable de paredes delgadas, el conformado hidráulico, las pruebas de redes de alta presión y la detección de fugas, para resolver desafíos complejos de instalación.
2. Coordinación de proyectos transfronterizos multilingües: nuestro equipo de servicio al cliente multilingüe se adapta a zonas horarias globales, lo que garantiza respuestas rápidas a consultas de adquisiciones en el extranjero, seguimiento de pedidos y necesidades de mantenimiento posventa, lo que facilita colaboraciones de proyectos transfronterizos a gran escala.
3. Soluciones personalizadas para proyectos contra incendios a gran escala: para redes de rociadores a gran escala e instalaciones centralizadas de hidrantes contra incendios, ofrecemos planes de selección de productos personalizados basados en parámetros de tuberías y estándares de construcción específicos, lo que facilita la ejecución exitosa de proyectos de seguridad contra incendios a gran escala.
4. Garantía a largo plazo y suministro de piezas originales: incluye una garantía del fabricante de 12 meses para la unidad completa y un suministro estable a largo plazo de piezas de desgaste genuinas, como anillos de presión de acero inoxidable y juntas de sellado, para garantizar que se satisfagan las necesidades continuas de mantenimiento y reparación de la red de tuberías contra incendios.
1. Redes de tuberías contra incendios para rociadores automáticos: Adecuadas para tuberías de acero inoxidable de paredes delgadas en sistemas de rociadores para edificios residenciales, complejos comerciales y torres de oficinas. La instalación de ajuste a presión sin soldadura es ideal para proyectos de equipamiento de alta gama, mientras que el diseño de paso total garantiza un flujo de agua estable para los aspersores.
2. Sistemas de suministro de agua para hidrantes contra incendios en interiores: compatibles con líneas de control principales y secundarias para hidrantes contra incendios en interiores. La clasificación de alta presión PN16 cumple con los requisitos para el suministro de hidrantes contra incendios a presión constante, mientras que la manija de mariposa permite una apertura y cierre rápidos durante emergencias.
3. Modernización de redes de tuberías contra incendios antiguas: elimina la necesidad de trabajo en caliente (soldadura) y preserva la integridad de las estructuras de tuberías existentes. La tecnología de ajuste a presión permite el reemplazo rápido de válvulas viejas o defectuosas, lo que reduce significativamente la complejidad de la construcción y los plazos del proyecto.
4. Sistemas cerrados de tuberías contra incendios para salas de equipos: diseñados para espacios reducidos, como conductos de tuberías estrechos y huecos de techos cerrados. La manija de mariposa compacta resuelve las limitaciones de espacio operativo, mientras que el sello duradero garantiza confiabilidad para los sistemas que permanecen en espera durante todo el año.
R: Las válvulas soldadas estándar requieren trabajo en caliente, lo que implica controles estrictos en el sitio, altos riesgos de seguridad y tiempos de construcción prolongados; Las válvulas roscadas son propensas a tener fugas en las roscas. Este producto utiliza un proceso de ajuste a presión hidráulico sin soldaduras, lo que elimina los riesgos del trabajo en caliente y acelera la instalación. Cumple con el estándar de seguridad contra incendios GA79 y es ideal para espacios cerrados o con acabados de alta gama, ya que aborda los desafíos clave del proyecto en materia de seguridad, eficiencia y cumplimiento normativo.
R: Sí, es totalmente compatible. El cuerpo de la válvula presenta un diseño forjado y engrosado para mejorar la resistencia a la presión, cumpliendo consistentemente con el estándar de presión nominal PN16. Resiste la presión constante y los picos instantáneos de alta presión que se encuentran en las redes contra incendios de gran altura, se adapta a diversas condiciones de suministro de agua comercial y residencial y cumple con los criterios de aceptación del proyecto para pruebas de presión.
R: No. El producto utiliza sellos de silicona especializados y resistentes al envejecimiento que se han sometido a rigurosas pruebas de envejecimiento y presión estática a largo plazo. Optimizados para las condiciones específicas de las redes contra incendios, que a menudo permanecen estáticas con un flujo de agua poco frecuente, los sellos ofrecen una excelente resistencia a la hidrólisis y al envejecimiento, lo que garantiza que no haya fugas en los puntos de conexión durante el uso a largo plazo.
R: No, no es así. La manija de mariposa presenta un diseño de torque optimizado, lo que permite abrir y cerrar con un recorrido corto de 90° con un mínimo esfuerzo. Diseñado específicamente para entornos con espacio limitado, como conductos de tuberías estrechos y huecos en techos, facilita un cierre de agua de emergencia conveniente y un mantenimiento de rutina, lo que lo hace más adecuado para sistemas de tuberías cerrados de protección contra incendios que las válvulas con manijas largas.
R: No. La combinación de un anillo de presión de acero inoxidable y un proceso de prensado de precisión garantiza una estructura segura; la profundidad de compromiso y el ajuste se verifican mediante detección de fallas de fábrica especializada. Una vez formada, la conexión es estable y capaz de soportar vibraciones menores de la tubería y fluctuaciones de presión del agua, lo que elimina eficazmente los riesgos de seguridad contra incendios, como desprendimientos, aflojamientos o fugas.
