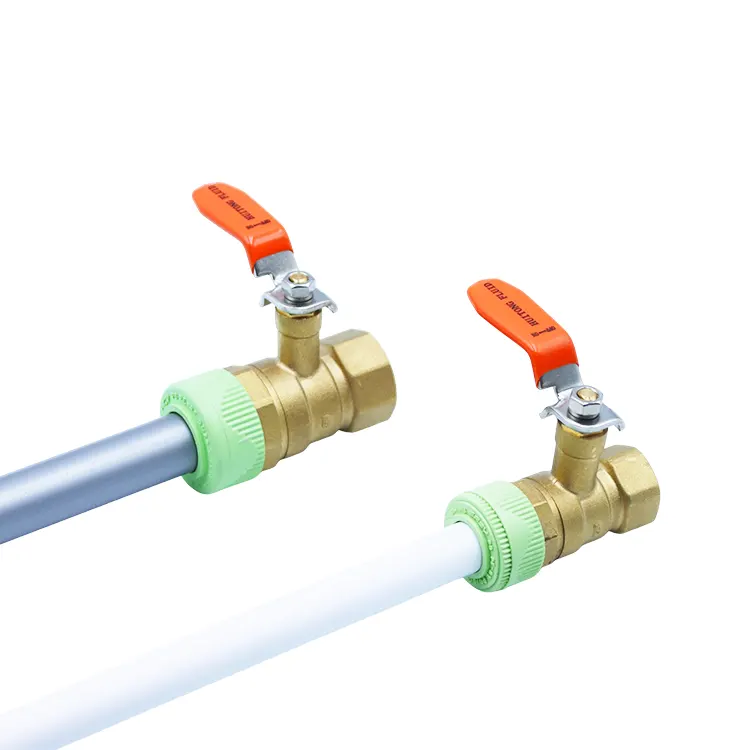

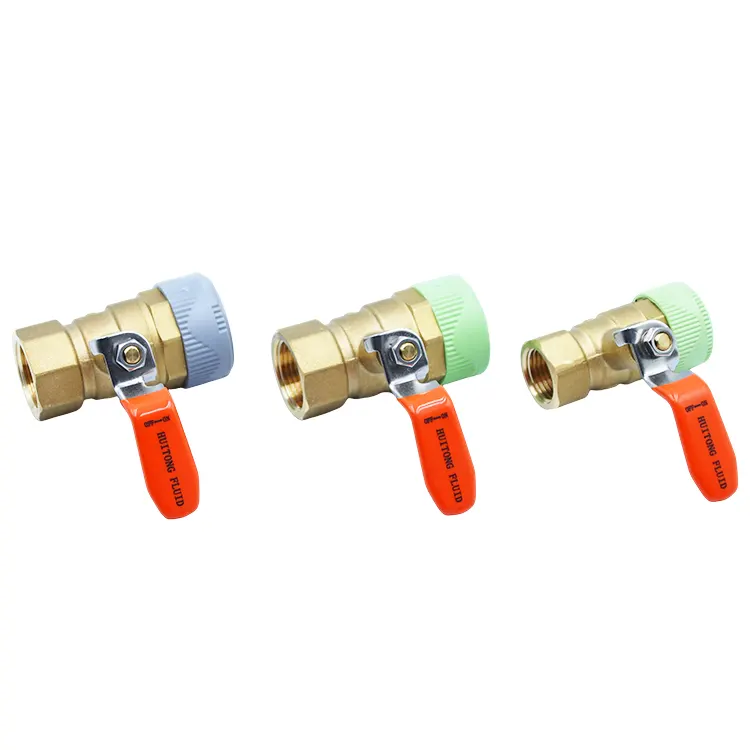

Válvula de bola de latón FT para alta temperatura con vástago extendido

La válvula de bola de latón FT para alta temperatura con vástago extendido utiliza una estructura de vástago extendida y aislante del calor para resolver el problema industrial de las manijas calientes durante la operación de tuberías a alta temperatura. Equipado con juntas de PTFE rellenas de grafito resistentes a altas temperaturas, garantiza un transporte estable y a largo plazo de medios a altas temperaturas. Los extremos con doble rosca hembra son compatibles con varios accesorios de tuberías térmicas y el cuerpo compacto de la válvula se adapta a tuberías envueltas en un aislamiento grueso. Respaldada por protocolos de prueba especializados para condiciones de alta temperatura, la válvula ofrece una alta durabilidad y requiere un mantenimiento mínimo, lo que la hace ampliamente utilizada en proyectos de tuberías de circulación de alta temperatura industriales y calefacción por suelo radiante.

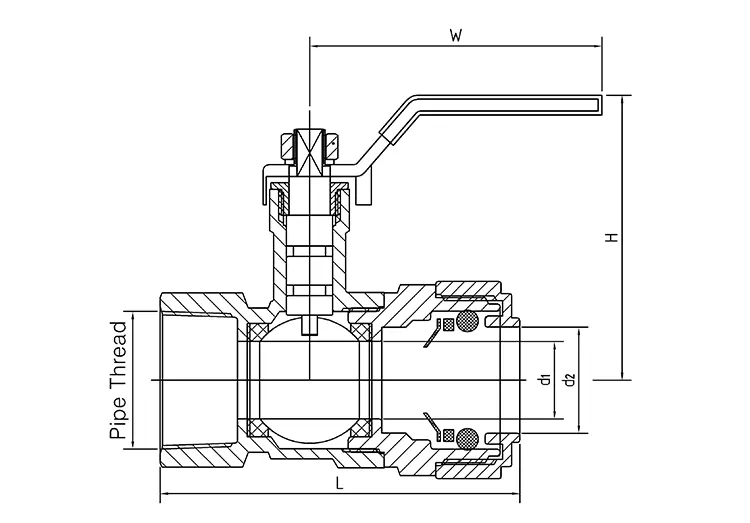

Parámetros técnicos

Diseño de seguridad dedicado

1. Vástago aislado extendido: Presenta una estructura de vástago aislada extendida que bloquea la transferencia de calor desde el cuerpo de la válvula al mango. Esto evita que los trabajadores se quemen con componentes calientes durante la operación, lo que mejora significativamente la seguridad en el manejo in situ de tuberías de alta temperatura.

2. Diseño del vástago anti-explosión: El vástago incorpora una estructura reforzada anti-explosión. Permanece bloqueado de forma segura incluso bajo la presión fluctuante del vapor o del agua a alta temperatura, lo que elimina riesgos de seguridad como la pulverización del medio o la expulsión del vástago.

3. Operación simple de 90°: Diseñada para una fácil rotación de 90 grados, la válvula permite una apertura o cierre completo con un simple giro de la manija. La operación es sencilla y permite un control rápido del flujo de la tubería incluso en entornos complejos y de alta temperatura.

Detalles de configuración

1. Construcción de latón DZR para alta temperatura: La válvula de bola de latón FT para alta temperatura con cuerpo de vástago extendido está forjada a partir de una sola pieza de latón DZR (resistente a la descincificación) resistente a altas temperaturas. Su resistencia al calor supera con creces la de las válvulas de latón estándar, lo que garantiza que no se produzca oxidación ni deformación rápida durante el transporte prolongado de medios a alta temperatura.

2. Sellos de alto rendimiento: los componentes de sellado están hechos de PTFE relleno de grafito. A diferencia de los sellos de caucho EPDM estándar, estos materiales resisten el endurecimiento, el envejecimiento y las fugas durante el contacto continuo con fluidos a alta temperatura.

3. Diseño de paso total: la estructura interna de paso total minimiza la resistencia al flujo, lo que garantiza un transporte estable y de gran volumen de agua caliente y vapor sin atenuación del flujo de la tubería.

Ventajas del diseño de rosca hembra dual

1. Las roscas hembra estandarizadas en ambos extremos permiten la compatibilidad directa con los accesorios de tuberías de vapor y calefacción convencionales; esto elimina la necesidad de adaptadores adicionales y reduce los posibles puntos de fuga.

2. El cuerpo compacto de la válvula permite la instalación incluso cuando las tuberías están envueltas en un aislamiento grueso, lo que la hace ideal para los espacios reducidos que se encuentran en salas de máquinas y colectores de calefacción por suelo radiante.

3. Adecuada para una amplia gama de medios y aplicaciones, incluida la circulación de calefacción por suelo radiante, agua caliente industrial a alta temperatura, vapor a baja presión y circulación de fluidos a alta temperatura, la válvula de bola de latón FT para alta temperatura con vástago extendido es compatible con sistemas de tuberías de calefacción residencial y de industria ligera.

Garantía y soporte del fabricante

1. Documentación completa: Cada envío viene con certificados de prueba ISO y CE completos e informes de análisis de materiales, que cumplen con los requisitos para el registro de proyectos de ingeniería térmica en el extranjero y el despacho de aduanas.

2. Garantía estándar del fabricante de 12 meses: la garantía cubre todos los defectos de fabricación; Se proporciona soporte posventa gratuito para problemas de calidad del cuerpo de la válvula o sellado que surgen durante el funcionamiento normal a alta temperatura.

3. Servicios técnicos especializados: nuestro equipo técnico se especializa en tuberías térmicas de alta temperatura y ofrece orientación sobre el ensamblaje de aislamiento de válvulas de vástago extendido, solución de problemas de fugas y selección de componentes del sistema de vapor, lo que garantiza respuestas rápidas a las consultas en línea de compradores globales.

Recomendaciones de mantenimiento de rutina

1. Inspeccione periódicamente el sello en la conexión del vástago de la válvula. Si se produce una ligera fuga después de un uso prolongado a alta temperatura, el kit de sello de grafito/PTFE para alta temperatura se puede reemplazar individualmente sin necesidad de reemplazar todo el cuerpo de la válvula.

2. La manija de operación gira aproximadamente 90°; no lo fuerce más allá de este rango, ya que una fuerza excesiva puede deformar el vástago extendido, dañar los sellos internos y acortar la vida útil del producto.

3. En aplicaciones de vapor, evite someter el cuerpo de la válvula a choques térmicos repentinos causados ​​por cambios rápidos de temperatura. Ajuste gradualmente la presión durante el arranque y el apagado para minimizar el desgaste en el cuerpo de la válvula y los sellos causado por el ciclo térmico.

4. Antes del almacenamiento prolongado, drene cualquier medio residual a alta temperatura del cuerpo de la válvula y limpie la suciedad de la superficie. Guarde la válvula en un área seca y bien ventilada para evitar la corrosión de las roscas causada por la acumulación prolongada de incrustaciones de alta temperatura.

Preguntas frecuentes

P1: ¿Cuáles son las ventajas del modelo de vástago extendido en comparación con las válvulas de bola estándar de vástago corto?

R: Con las válvulas de bola de vástago corto estándar, el alto calor del cuerpo de la válvula se transfiere directamente a la manija, lo que representa un riesgo de quemaduras para los operadores. La válvula de bola de latón FT para alta temperatura con vástago extendido crea una barrera térmica que elimina estructuralmente este riesgo; el cuerpo de la válvula se puede incrustar dentro de la capa de aislamiento mientras la manija permanece expuesta para facilitar la operación, lo que la convierte en la opción ideal para tuberías térmicas de alta temperatura.

P2: ¿Cómo se comparan los sellos de PTFE rellenos de grafito con los sellos de caucho estándar en ambientes de alta temperatura?

R: Los sellos de goma estándar se endurecen y agrietan rápidamente cuando se exponen a temperaturas superiores a 100 °C durante períodos prolongados, lo que provoca fugas. El PTFE relleno de grafito ofrece una resistencia al calor superior, lo que lo hace adecuado para el funcionamiento continuo con agua caliente a alta temperatura y vapor a baja presión; retarda significativamente el envejecimiento de los sellos y reduce la frecuencia del mantenimiento de las tuberías.

P3: ¿Qué accesorios de tubería térmica son compatibles con esta válvula de doble rosca hembra?

R: Con roscas de tubería hembra estándar en ambos extremos, se conecta directamente a los colectores principales de calefacción por suelo radiante, accesorios de válvulas de vapor y componentes de tuberías de agua de alta temperatura sin necesidad de adaptadores adicionales, minimizando así los posibles puntos de fuga.

P4: ¿Cómo se manejan las fugas en los sellos en aplicaciones de alta temperatura?

R: Para problemas con el sello o el cuerpo de la válvula que no sean causados ​​por una manipulación inadecuada, nuestro equipo técnico proporciona soluciones de ajuste de ensamblaje específicas y suministra piezas de sellado de repuesto para guiar las reparaciones.

P5: ¿Se puede utilizar la válvula para servicio a largo plazo en líneas de circulación de vapor de baja presión?

R: Es totalmente compatible. El cuerpo de latón resistente a altas temperaturas y los sellos especializados para altas temperaturas se han sometido a pruebas simuladas de envejecimiento por vapor, lo que garantiza un funcionamiento estable a largo plazo en líneas de vapor de baja presión con una pérdida mínima de flujo e intervalos de mantenimiento prolongados.

P6: ¿Se puede instalar la válvula de bola de latón FT para alta temperatura con vástago extendido en tuberías con capas de aislamiento gruesas?

R: Sí. El cuerpo de la válvula es compacto y sólo el vástago extendido sobresale más allá de la capa de aislamiento. Esto permite que el material aislante envuelva completamente el cuerpo de la válvula sin espacios causados ​​por las protuberancias de la válvula, lo que lo hace adecuado para instalaciones en salas de máquinas y tuberías ocultas de alta temperatura en espacios de techo.
