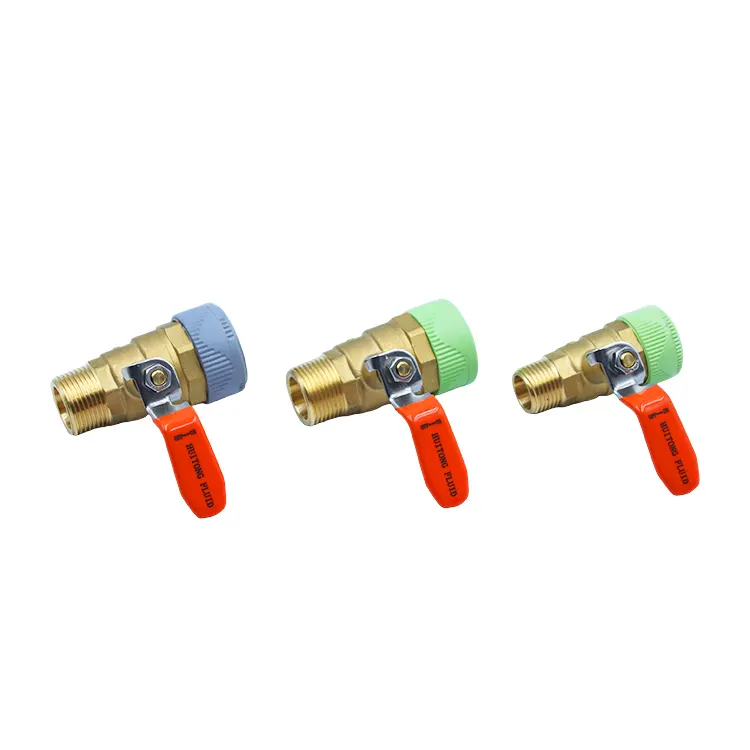

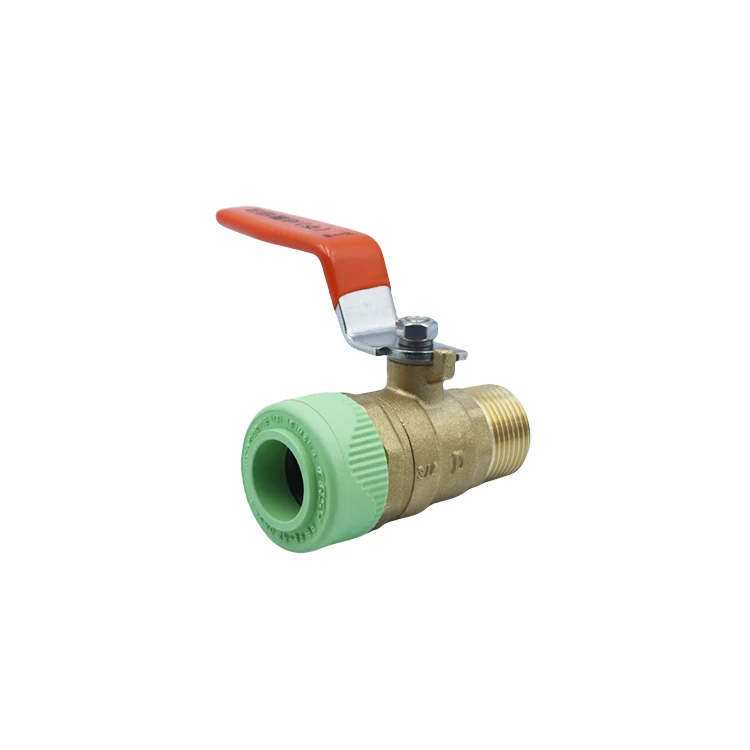

Válvula de bola de latón de conexión rápida con rosca macho de vástago extendido

Esta válvula de bola de latón de conexión rápida es una válvula de control compuesta desarrollada por Huitong específicamente para sistemas de circulación de agua caliente a alta temperatura y calefacción por suelo radiante. Es un accesorio "3 en 1" único, que combina un puerto de conexión rápida, un extremo roscado macho y un vástago de aislamiento térmico extendido, que aborda múltiples puntos débiles de ingeniería, como riesgos de quemaduras durante la operación, instalación engorrosa, transiciones difíciles entre tuberías viejas y nuevas y poca compatibilidad con tuberías aisladas.

Construida con latón forjado sin plomo y resistente a altas temperaturas con una estructura de sellado compuesta y un mecanismo de conexión rápida autoblocante de acero inoxidable, la válvula permite una instalación rápida sin soldaduras ni adhesivos. La válvula de bola de latón de conexión rápida con rosca macho de vástago extendido admite un desmontaje no destructivo para mantenimiento y es compatible con tuberías aisladas ocultas y diversos materiales de plomería convencionales, lo que la convierte en una opción ideal para sistemas de circulación de agua industrial ligera y calefacción residencial.

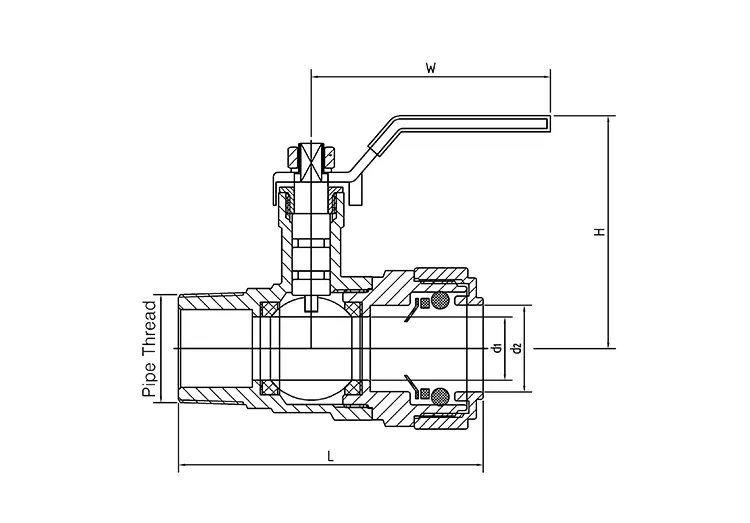

Parámetros técnicos

Interfaz compuesta 3 en 1

1. Presenta un diseño diferenciado de doble puerto: un extremo utiliza una interfaz de conexión rápida "a presión" sin herramientas, mientras que el otro presenta una rosca macho estándar. Esta doble funcionalidad satisface las necesidades de instalación rápida y conexiones roscadas, acomodando escenarios complejos de transición de tuberías.

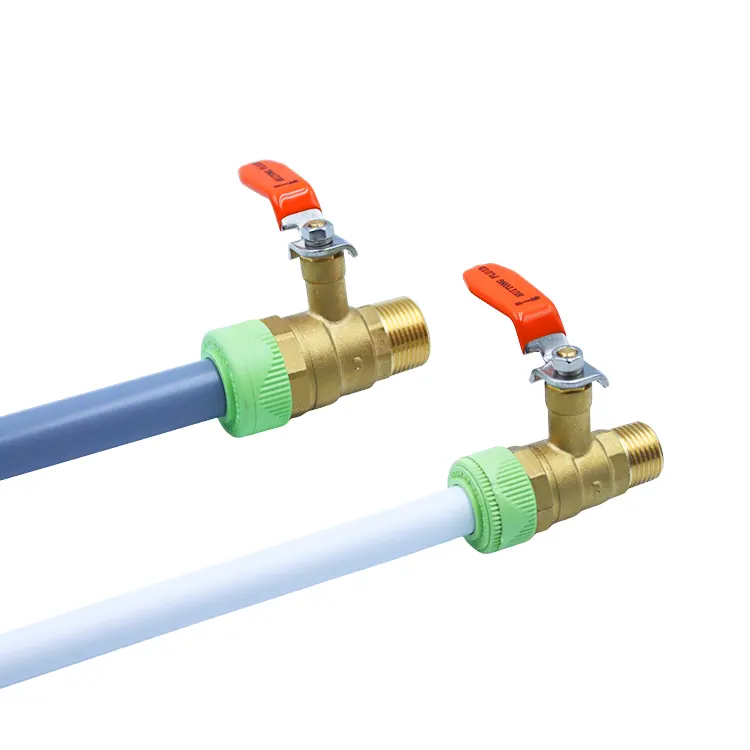

2. El puerto de conexión rápida incorpora un mecanismo de dientes de bloqueo de acero inoxidable de alta resistencia que sujeta de forma segura tres tipos de tuberías principales: tuberías de cobre, tuberías de acero inoxidable de paredes delgadas y tuberías de calefacción por suelo radiante PEX. No se requieren fusión por calor, adhesivos ni herramientas de engarce especializadas, lo que da como resultado cero consumibles de instalación.

3. El extremo roscado macho cumple con las especificaciones de conexión estándar globales, lo que permite la conexión directa a varios accesorios de tuberías sin adaptadores. Esto reduce el número de puntos de conexión y minimiza estructuralmente el riesgo de fugas.

Protección de seguridad mejorada

1. La válvula utiliza un vástago extendido y aislado térmicamente especialmente diseñado. Esto bloquea efectivamente la transferencia de calor desde el cuerpo de la válvula a la manija de operación, resolviendo por completo el problema en toda la industria de que las manijas se calientan demasiado para tocarlas durante el funcionamiento de sistemas de agua caliente a alta temperatura o calefacción por piso.

2. Equipada con una estructura de vástago reforzada a prueba de explosiones, la válvula soporta fluctuaciones y picos de presión durante la circulación de agua caliente. Esto evita que el vástago se afloje, se desprenda o se expulse el fluido, lo que mejora significativamente la seguridad en condiciones de funcionamiento de alta presión y alta temperatura.

3. Diseño de operación de manija única de 90°: Presenta una carrera de actuación corta y un manejo suave y sin esfuerzo. La válvula de bola de latón de conexión rápida con rosca macho de vástago extendido permite un control rápido de apertura y cierre total incluso en sistemas de tuberías sellados de alta temperatura, lo que la hace ideal para aplicaciones que requieren ciclos frecuentes.

Materiales resistentes a altas temperaturas

1. El cuerpo de la válvula está forjado a partir de una sola pieza de latón DZR (resistente a la descincificación) sin plomo. El material es denso y uniforme, y ofrece una excelente resistencia a las altas temperaturas, la oxidación y la incrustación; Resiste la corrosión y la deformación durante la exposición prolongada al agua caliente.

2. Equipado con componentes de sellado de PTFE compuesto resistentes a altas temperaturas. A diferencia de los sellos estándar diseñados para temperaturas ambiente, estos resisten la circulación continua de agua caliente sin envejecer, endurecerse ni tener fugas, lo que garantiza una estabilidad del sellado a largo plazo.

3. Estructura interna de paso total: permite un flujo de agua sin obstrucciones sin estrangulamiento ni zonas muertas. La baja resistencia al flujo y la mínima pérdida de flujo garantizan un suministro eficiente de agua en sistemas de calefacción por suelo radiante, agua caliente sanitaria y agua circulante industrial.

Estructura de carrocería compacta

1. Diseño compacto y refinado: el cuerpo de la válvula se puede revestir completamente dentro del aislamiento de la tubería, dejando solo expuesta la manija del vástago extendido. Esto preserva la integridad del sistema de aislamiento de la tubería y evita la pérdida de calor.

2. Adecuado para instalaciones ocultas (en la pared o encima del techo): resuelve los desafíos de instalación comunes asociados con válvulas voluminosas, como la imposibilidad de aplicar capas de aislamiento y la condensación localizada o la pérdida de calor en la tubería.

3. Admite el desmontaje y la reutilización no destructivos: el mantenimiento, las modificaciones del sistema o los reemplazos de equipos se pueden realizar sin cortar las tuberías, lo que reduce significativamente los costos de mantenimiento de ingeniería y el desperdicio de material.

Control de calidad especializado para accesorios de alta temperatura

1. Pruebas de materias primas: Todas las materias primas de latón DZR se someten a un análisis espectral a su llegada para verificar indicadores clave de rendimiento, como la resistencia a altas temperaturas y la resistencia a la descincificación, lo que garantiza el control de calidad en la fuente.

2. Pruebas de simulación del producto terminado: Cada unidad se somete a pruebas individuales de estanqueidad, resistencia a la presión hidrostática y ciclos/envejecimiento a alta/baja temperatura. Las áreas clave de enfoque incluyen la estabilidad del sellado del vástago extendido y la fuerza de bloqueo de la interfaz de conexión rápida. 3. Trazabilidad de lote completo: cada producto tiene un código de lote único, con registros archivados de todo el proceso, desde la producción y el procesamiento hasta las pruebas. La certificación CE y los informes de pruebas de materiales están disponibles en el momento del envío para cumplir con los requisitos de aceptación de proyectos y despacho de aduanas en el extranjero.

Sistema de garantía del fabricante

1. La válvula de bola de latón de conexión rápida con rosca macho de vástago extendido viene con una garantía del fabricante de 12 meses. Proporcionamos soluciones correctivas gratuitas para problemas causados ​​por procesos de fabricación o defectos de materiales, como fugas en los sellos, mal funcionamiento de conmutación o fallas en el mecanismo de bloqueo.

2. Nuestro equipo técnico se especializa en sistemas de plomería de alta temperatura y ofrece orientación muy práctica sobre estándares de instalación de conexión rápida, selección y combinación de tuberías y solución de problemas de fugas en tuberías de alta temperatura.

3. Brindamos soporte posventa rápido y multilingüe y ofrecemos soluciones de tuberías personalizadas a contratistas y mayoristas de plomería a nivel mundial, garantizando la compatibilidad con los estándares de construcción locales.

Recomendaciones operativas estándar

1. Instalación a presión: Antes de la instalación, asegúrese de que el extremo de la tubería esté cortado limpiamente, sin rebabas y libre de residuos internos. Alinee el tubo verticalmente con el puerto de conexión rápida e insértelo a velocidad constante; un "clic" audible indica que el bloqueo está activado. Evite una inserción en ángulo o incompleta, que puede provocar fugas en el futuro.

2. Operación de la válvula: Durante el uso diario, gire la manija suavemente solo 90°. No fuerce el mango ni lo gire más allá de sus límites de recorrido; esto evita la deformación del vástago extendido bajo tensión, protege la estructura interna de sellado de alta temperatura y extiende la vida útil.

3. Funcionamiento a alta temperatura: al iniciar o detener los sistemas de agua caliente o calefacción por suelo radiante, ajuste la presión y la temperatura del agua gradualmente. Evite fluctuaciones repentinas de temperatura o picos instantáneos de alta presión para minimizar el desgaste del sello y garantizar la estabilidad del sellado a largo plazo.

4. Desmontaje y mantenimiento: utilice herramientas especializadas para el desmontaje durante el mantenimiento de la tubería para liberar suavemente el mecanismo de bloqueo. No haga palanca ni tire con fuerza. Las válvulas en buen estado se pueden reutilizar, reduciendo los costos de material del proyecto.

Preguntas frecuentes

P1: ¿La interfaz de conexión rápida se aflojará o tendrá fugas después de un uso prolongado en ciclos de alta temperatura?

R: El puerto de conexión rápida cuenta con dientes autoblocantes de acero inoxidable engrosados. Se ha sometido a pruebas de envejecimiento cíclico de alta y baja temperatura, lo que garantiza un rendimiento de bloqueo estable en condiciones de alta temperatura sin aflojarse debido a la expansión o contracción térmica. Junto con componentes de sellado resistentes a altas temperaturas, garantiza cero fugas durante la circulación de agua a largo plazo.

P2: ¿Con qué tipos de tuberías y sistemas es compatible la válvula de bola de latón de conexión rápida con rosca macho de vástago extendido?

R: Es compatible con tuberías de cobre, tuberías de acero inoxidable de paredes delgadas y tuberías de calefacción por suelo radiante PEX. Se utiliza ampliamente en sistemas de agua caliente sanitaria, sistemas de circulación de calefacción por suelo radiante y circuitos de agua de circulación industriales ligeros, lo que lo hace adecuado para la gran mayoría de proyectos de plomería de alta temperatura residenciales e industriales ligeros.

P3: ¿Envolver el cuerpo de la válvula con material aislante afectará su funcionamiento o la disipación de calor?

R: No. El cuerpo de la válvula principal se puede revestir completamente con aislamiento, dejando solo la manija de operación expuesta. Esto garantiza que el funcionamiento de la válvula no se vea afectado mientras se mantiene la integridad del aislamiento de la tubería (evitando la pérdida de calor localizada o la condensación) y cumpliendo con los estándares para instalaciones de tuberías aisladas ocultas.

P4: ¿Qué inspecciones de calidad específicas se realizan para aplicaciones de alta temperatura?

R: Además de las pruebas estándar de estanqueidad y presión, realizamos pruebas de envejecimiento cíclico a alta y baja temperatura. Estos verifican específicamente la estabilidad del sellado del vástago extendido y la resistencia de bloqueo a alta temperatura de la interfaz de conexión rápida, simulando la circulación de agua caliente a largo plazo para garantizar que el producto funcione de manera confiable en entornos complejos de alta temperatura.

P5: ¿Qué se debe considerar durante el uso diario en condiciones de alta temperatura?

R: Evite operar la válvula con fuerza excesiva y evite picos o caídas repentinas en la presión del agua; Inspeccione periódicamente el sello en la interfaz del vástago de la válvula. El control gradual de la temperatura y la presión durante el arranque y apagado del sistema minimiza el desgaste del sello y garantiza el funcionamiento estable a largo plazo de la válvula.
