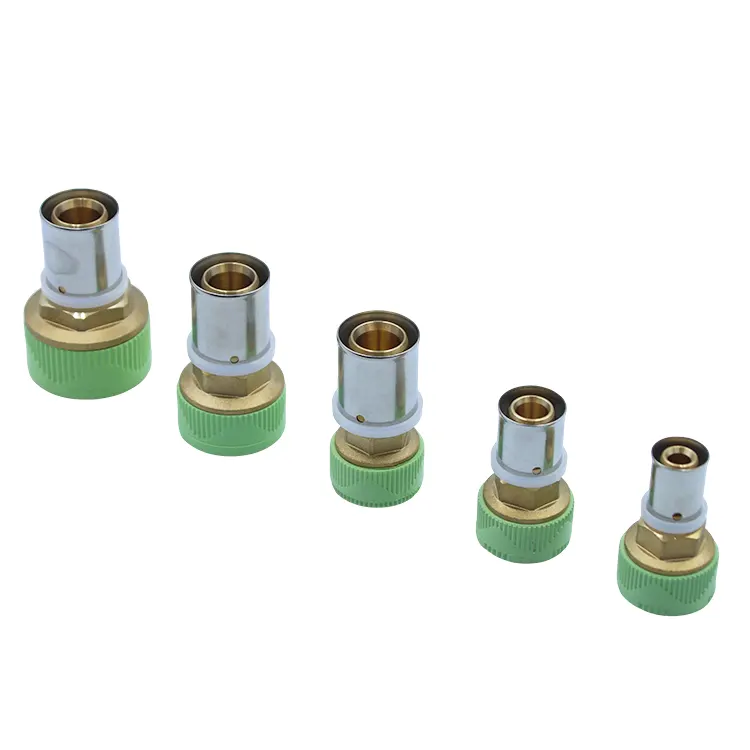

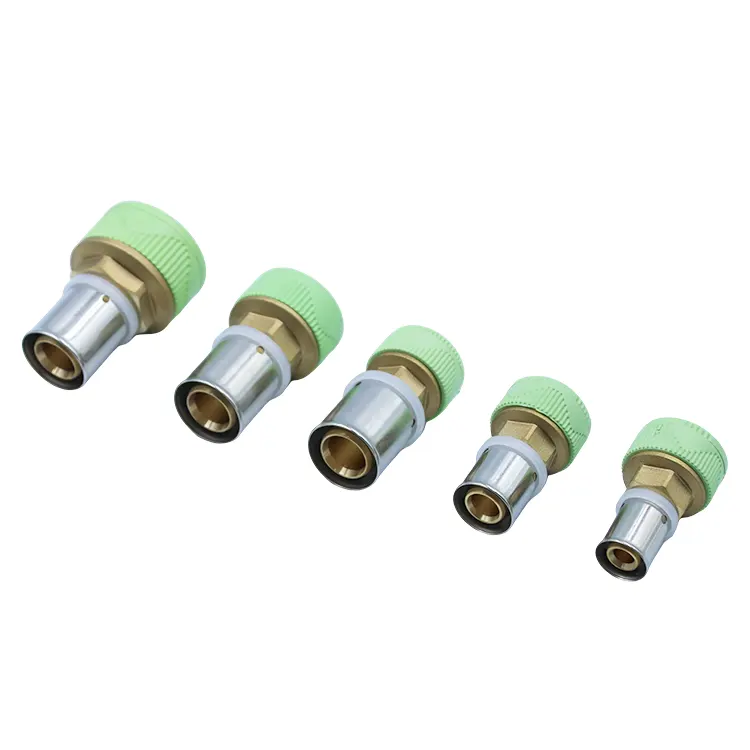

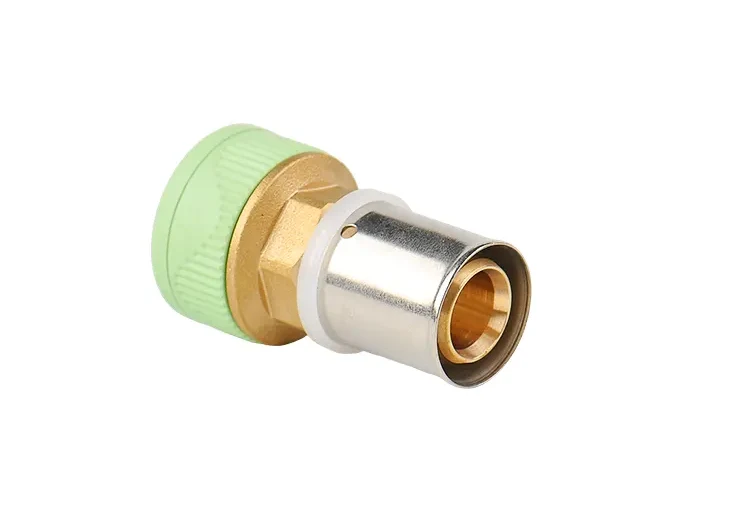

Este accesorio integra dos tecnologías de conexión probadas en una sola unidad. Un extremo emplea una estructura de ajuste a presión estándar, comprimida mediante herramientas especializadas, para crear un sello permanente a prueba de fugas. El otro extremo presenta un diseño de conexión rápida sin herramientas que permite un fácil desmontaje y reutilización, lo que hace que la junta de conexión rápida y ajuste a presión combinada de latón sea ideal para mantenimiento y ajustes temporales del sistema. El accesorio está forjado a partir de una sola pieza de latón DZR sin plomo de alta densidad, con ranuras de sellado internas y dientes de bloqueo mecanizados con precisión mediante CNC. Incorpora juntas tóricas dobles de EPDM y un anillo de bloqueo antideslizante de acero inoxidable, lo que garantiza una protección contra fugas de doble capa independiente en ambos extremos que resiste las fluctuaciones de presión y los ciclos térmicos sin fugas.
|

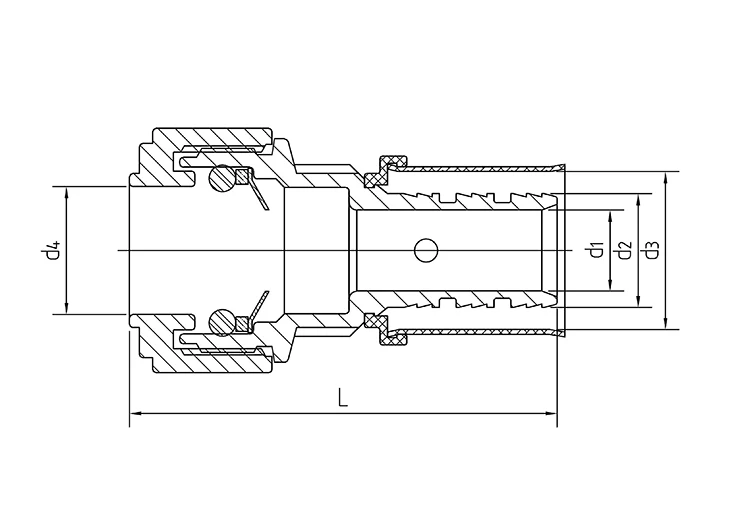

Tamaño del producto |
Tubo compuesto de plástico de aluminio T |
d1 |
d2 |
d3 |
d4 |
L |
Materiales del producto |
|||
|
16 mm–16 mm |
2,0 mm |
7.5 |
11.80 |
16.5 |
16.5 |
56.5 |
CW617 |
educación física |
SUS304 |
EPDM |
|
20 mm–16 mm |
2,0 mm |
10.5 |
15.80 |
20.5 |
16.5 |
56.5 |
||||
|
25 mm–16 mm |
2,0 mm |
15.0 |
19.80 |
25.5 |
16.5 |
64 |
||||
|
25 mm–20 mm |
2,0 mm |
15.0 |
19.80 |
25.5 |
20.5 |
66.5 |
||||
|
25 mm–25 mm |
2,5 mm |
15.0 |
19.80 |
25.5 |
25.5 |
70.8 |
||||
Forjado a partir de piezas de latón DZR sin plomo, el material es denso y no tiene porosidad. Resiste la descincificación y la lixiviación de sustancias nocivas durante el flujo de agua, cumpliendo con los estándares para tuberías de agua potable.
Las características internas, incluidas las ranuras de sellado, los canales de ajuste a presión, los dientes de bloqueo de conexión rápida y las zonas de inserción, se mecanizan con precisión mediante CNC. Las estrechas tolerancias dimensionales garantizan un compromiso constante tanto para conexiones de ajuste a presión como de conexión rápida.
El cuerpo de latón, los sellos y los anillos de bloqueo de acero inoxidable se someten a pruebas de envejecimiento y corrosión por niebla salina antes de la producción. Resisten la oxidación y la acumulación de incrustaciones, incluso en ejes de tuberías húmedos o en condiciones de ciclos térmicos.
Un lado presenta una interfaz de ajuste a presión estandarizada. Cuando se comprime con herramientas estándar de la industria, se bloquea en la tubería para crear una conexión segura y permanente, lo que lo hace ideal para secciones principales de tuberías que requieren una fijación a largo plazo sin desmontaje.
El lado de conexión rápida cuenta con un mecanismo de bloqueo con resorte, que permite la inserción y extracción sin herramientas. La junta de conexión rápida y ajuste a presión combinada de latón es reutilizable y adecuada para puntos de mantenimiento, pruebas de presión temporales y modificaciones de ramales.
Tanto el extremo de ajuste a presión como el de conexión rápida están equipados con anillos de sellado independientes de EPDM de alta elasticidad. El extremo de conexión rápida incluye un anillo de bloqueo antideslizante de acero inoxidable adicional. Cada extremo forma una barrera hermética, lo que garantiza que una falla en el sello en un lado no comprometa la tubería en el otro.
Los anillos de sellado de EPDM soportan temperaturas extremas y resisten la degradación del material. Siguen siendo duraderos y resistentes al endurecimiento o agrietamiento durante el uso prolongado en entornos que involucran circulación de agua a alta temperatura (como calefacción por suelo radiante) y suministro alternativo de agua fría y caliente.
El puerto de conexión rápida cuenta con un anillo de bloqueo antideslizante de acero inoxidable integrado. Al insertar la tubería, el anillo se aprieta para sujetar la pared de la tubería de forma segura, evitando efectivamente el aflojamiento causado por aumentos repentinos de presión del agua o vibraciones de la tubería.
La estructura de sellado de doble capa de esta junta combinada de ajuste a presión y conexión rápida se adapta automáticamente a la expansión y contracción térmica. Mantiene un sello hermético en condiciones de frecuentes fluctuaciones de presión y ciclos de temperatura, eliminando problemas de fugas y pérdida de presión.
Los accesorios de ajuste a presión estándar son para conexiones permanentes, mientras que los accesorios de conexión rápida son para uso temporal, lo que requiere que los contratistas tengan en stock ambos tipos. Esta adaptación "dos en uno" cubre ambos escenarios, reduciendo el número de SKU del inventario y el capital inmovilizado en stock.
El uso de accesorios separados para unir tuberías aumenta la cantidad de puntos de conexión, y cada uno de ellos presenta un riesgo potencial de fuga. Esta estructura compuesta integrada completa la conexión en un solo nodo, lo que resulta en menos uniones y un menor riesgo de fugas durante la operación y el mantenimiento a largo plazo.
Los accesorios de ajuste a presión estándar requieren cortar la tubería para mantenimiento futuro, lo que genera desperdicio de material, mientras que los accesorios de ajuste a presión estándar son propensos a aflojarse en condiciones de alta presión a largo plazo. Este producto cuenta con una conexión principal a presión para una estabilidad permanente y una conexión derivada a presión para un desmontaje no destructivo, lo que lo hace ideal para proyectos de modernización.
La instalación de dos tipos distintos de accesorios requiere dos flujos de trabajo distintos y procedimientos complejos. Este accesorio compuesto completa la conexión en un solo paso de ensamblaje, simplificando la construcción y reduciendo significativamente las horas de mano de obra para proyectos a gran escala.
La instalación no requiere trabajo en caliente (soldadura) ni selladores/cinta de PTFE. Esto elimina por completo los riesgos de incendio causados por chispas que encienden materiales aislantes o decorativos, lo que permite un funcionamiento seguro en espacios de techos cerrados e interiores terminados.
El extremo de ajuste a presión requiere solo una compresión usando una herramienta dedicada, mientras que el extremo de ajuste a presión se bloquea automáticamente al insertarlo y se libera presionando un clip para sacar el tubo. Una sola persona puede completar el montaje, reduciendo drásticamente el tiempo de instalación por punto.
Un solo accesorio cumple con los requisitos de fijación permanente y de liberación rápida, eliminando la necesidad de transportar múltiples tipos de accesorios y materiales auxiliares al sitio y simplificando el almacenamiento y la recuperación de materiales.
Las conexiones permanentes a presión se utilizan para líneas principales ocultas, mientras que las conexiones a presión se utilizan para ramales que dan servicio a equipos que requieren mantenimiento periódico (como calentadores de agua y filtros), lo que permite retirar el equipo sin cortar la tubería.
Las conexiones a presión se utilizan para las líneas principales de calefacción para garantizar un sellado seguro, mientras que las conexiones a presión se seleccionan para las ramas de mantenimiento aguas arriba del colector. Esto permite un desmontaje rápido durante el lavado o limpieza del sistema sin dañar las tuberías integradas.
Adecuado para modernizaciones de sistemas mixtos (que combinan tuberías nuevas y antiguas) en edificios de oficinas y centros comerciales; Las líneas principales se aseguran mediante conexiones permanentes a presión, mientras que los puntos de prueba de presión temporales y los puntos de acceso para modificaciones futuras utilizan estructuras de conexión rápida, que se adaptan a diseños de tuberías complejos.
Diseñado para circulación de agua limpia en fábrica y líneas de fluido de baja presión; Las líneas de equipos fijos se aseguran mediante ajuste a presión, mientras que las conexiones temporales y las ramas de mantenimiento de equipos utilizan extremos de conexión rápida, lo que permite un fácil montaje y desmontaje sin dañar el material de la tubería.
Los tochos de latón, los anillos de bloqueo de acero inoxidable y los anillos de sellado de EPDM se someten a pruebas de composición química y pruebas de corrosión y durabilidad con niebla salina antes de la producción, lo que garantiza que los componentes de calidad inferior se eliminen tempranamente.
Se realizan comprobaciones dimensionales continuas en las ranuras de ajuste a presión y en los dientes de bloqueo de conexión rápida; El control estricto de las tolerancias de mecanizado garantiza especificaciones uniformes para las estructuras de conexión en ambos extremos.
La junta combinada de conexión rápida y ajuste a presión de latón se somete a pruebas separadas de hermeticidad/fuga para los puertos de ajuste a presión y de conexión rápida, junto con pruebas de resistencia a la extracción y envejecimiento, simulando vibraciones a largo plazo y fluctuaciones de presión de agua para verificar la estabilidad de la conexión.
Los registros de inspección de materias primas, los registros de pruebas de hermeticidad y extracción del producto terminado y los números de lote de producción se conservan para cada lote, lo que permite la trazabilidad de la calidad del ciclo de vida completo para pedidos de ingeniería a gran escala.
Suministro de informes de inspección de materiales, hojas de datos de pruebas de estanqueidad y extracción en fábrica, informes de pruebas de corrosión por niebla salina y certificados de origen oficiales, cumpliendo con todos los requisitos reglamentarios para inspecciones de proyectos nacionales y despacho de aduanas en el extranjero.
El equipo técnico proporciona tutoriales de instalación paso a paso que cubren protocolos operativos para herramientas de ajuste a presión y puntos clave para el montaje y desmontaje de conexión rápida, previniendo de forma proactiva problemas como mecanismos de bloqueo sueltos o fugas en el sello causadas por errores de montaje.
Proporcione rápidamente planes de inspección estandarizados y las soluciones correspondientes durante el horario laboral para abordar problemas operativos, como desajustes en las conexiones de tuberías, dientes de bloqueo desalojados o fugas en los sellos, resolviendo así rápidamente los obstáculos al progreso de la construcción.
