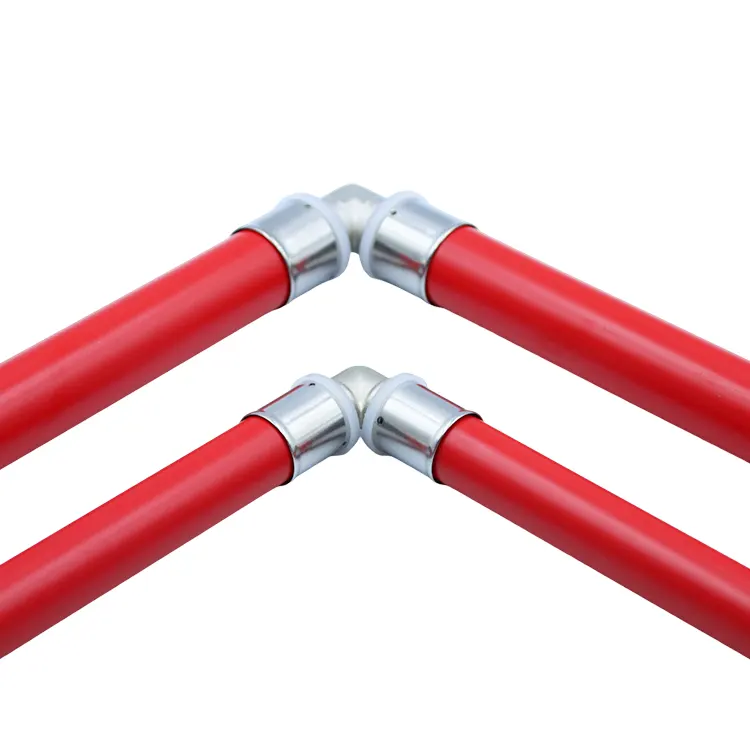

Conector acodado de latón a presión

Durante la construcción de tuberías de suministro y drenaje de agua, HVAC y fluidos neumáticos, las posiciones de giro de 90 grados de las tuberías son propensas a fugas, construcción complicada y posibles riesgos de incendio. Los codos tradicionales se instalan mediante soldadura o roscando y envolviendo cintas selladoras. Este método requiere mucha mano de obra y existe riesgo de incendio debido a la soldadura a alta temperatura. Con el tiempo, debido a las temperaturas alternas y las vibraciones de las tuberías, es probable que las interfaces se aflojen y se produzcan fugas o fugas de gas. Además, los canales de flujo internos de los codos comunes son rugosos, lo que resulta en una alta resistencia a los fluidos y un mayor consumo de energía del sistema.

Este conector acodado de latón a presión aborda específicamente varios puntos débiles en la construcción de torneado de tuberías y su posterior mantenimiento. El producto está hecho de latón sin plomo y presenta una estructura de sellado por compresión integrada. No requiere soldadura ni accesorios de sellado adicionales. Usando herramientas de compresión estándar, puede completar rápidamente una conexión de sellado permanente.

Es compatible con tuberías de cobre y tuberías de acero inoxidable, capaces de transportar agua fría y caliente, medios de calefacción, aire comprimido, etc. La presión de trabajo es de hasta 1,6 MPa y el rango de temperatura aplicable es de -20 °C a 120 °C. Puede soportar ciclos de temperatura y vibraciones de tuberías durante mucho tiempo. La pared interior es lisa, lo que reduce la pérdida de fluido y es el accesorio de giro preferido para nuevas instalaciones y renovaciones de decoración del hogar, uso comercial y tuberías industriales ligeras.

Parámetros técnicos

Ventajas de la construcción de la instalación

1. No se requieren soldaduras ni consumibles de sellado adicionales.

Viene con una junta de sellado integrada, lo que elimina la necesidad de soldar, roscar, enrollar materias primas, etc., reduciendo el costo de compra de materiales de construcción.

2. Moldeo por compresión rápida

Combinado con herramientas de compresión estándar de la industria, una sola persona puede completar la conexión de la tubería en unos pocos segundos, logrando un bloqueo permanente sin aflojarse, acortando significativamente el período general de construcción de la tubería y reduciendo los costos de mano de obra.

3. Ninguna construcción con llama abierta es más segura

No se requiere soldadura a alta temperatura durante todo el proceso, lo que elimina los riesgos de quemaduras e incendios, y es adecuado para espacios de construcción restringidos, como huecos en techos, salas de equipos cerradas y rutas de tuberías comerciales densamente pobladas.

Materiales de base y propiedades físicas del prensado en caliente.

1. Material base de latón sin plomo de calidad alimentaria.

El conector acodado de latón a presión está forjado con latón sin plomo de alta pureza, sin lixiviación de metales pesados. Cumple con los estándares de seguridad para tuberías de agua potable y puede usarse para la purificación de agua doméstica y el transporte de agua caliente a largo plazo.

2. Fuerte resistencia a la corrosión y estructura estable.

El material base de latón tiene alta densidad y suficiente resistencia mecánica. Tiene excelente resistencia a la oxidación y corrosión media. Es poco probable que se formen incrustaciones u óxido bajo la circulación prolongada de agua y aire, y es adecuado para un funcionamiento continuo durante todo el año.

3. Amplio rango de operación estable de prensado en caliente

La capacidad de presión nominal es de hasta 1,6 MPa. Puede soportar rangos de temperatura desde -20 grados Celsius para anticongelante en ambientes fríos hasta 120 grados Celsius para operaciones de intercambio de calor. Su rendimiento no disminuirá bajo las diferencias de temperatura estacionales y los ciclos frío-calor.

Optimización del funcionamiento fluido de la estructura interna.

1. La pared interior lisa reduce las pérdidas

La parte interna del codo ha sido sometida a un procesamiento de torneado y acabado de alta precisión. El canal de flujo es plano y liso, lo que reduce significativamente la resistencia al flujo del fluido y reduce la pérdida de presión de la tubería. Esto mejora la eficiencia operativa general de los sistemas de suministro de gas y HVAC.

2. Estructura de sellado integrada resistente a terremotos y temperaturas.

Se incorpora una junta de sellado elástica dedicada, que puede adaptarse a la deformación causada por la expansión y contracción térmica y las vibraciones mecánicas de la tubería. El uso a largo plazo garantiza un sellado estable, eliminando fugas de agua y fugas de aire.

3. Estructura antidesprendimiento de unión por compresión.

Después de presionar con la herramienta, el material de la tubería y el codo se unen firmemente y la fuerza se distribuye uniformemente. Bajo fluctuaciones de presión de agua y presión de aire, no habrá deslizamiento del material de la tubería ni aflojamiento de la interfaz, lo que garantiza la estabilidad a largo plazo de la operación de la tubería.

Adaptabilidad universal multiescenario

1. Compatible con tuberías metálicas convencionales.

El diseño del puerto de compresión estandarizado permite una conexión estable con tuberías de cobre y de acero inoxidable, sin necesidad de juntas de conversión adicionales. Las renovaciones de tuberías nuevas y antiguas se pueden utilizar directamente.

2. Adaptación a diversos medios fluidos.

El conector acodado de latón a presión puede transportar de forma segura fluidos comunes como agua fría, agua caliente sanitaria, medios de calefacción de alta temperatura y aire comprimido. Abarca cuatro escenarios: suministro y drenaje de agua, aire acondicionado central, calefacción central y tuberías neumáticas.

3. Estructura compacta adecuada para posiciones de instalación estrechas

El tamaño total es pequeño y regular, adecuado para espacios estrechos en techos, conductos de tuberías estrechos y espacios estrechos dentro de equipos. Puede adaptarse de manera flexible a diseños de tuberías complejos y de múltiples ángulos.

Sistema de trazabilidad y control de calidad de cadena completa de fábrica

1. Tres inspecciones de fábrica obligatorias

Antes de que cada lote de productos terminados salga de la fábrica, se completan los tres procedimientos de inspección: resistencia a la presión y prueba de soporte de presión, detección de fugas de estanqueidad al aire y calibración de precisión del tamaño. Se eliminan todos los productos defectuosos con desviaciones de tamaño, fallas de sellado o resistencia a la presión insuficiente.

2. Archivo completo de datos de inspección de producción.

Todo el proceso de entrada, procesamiento y formación de materias primas, así como la inspección del producto terminado, se registra y archiva de manera uniforme. Cada lote de productos se puede rastrear durante todo el proceso, lo que garantiza una calidad constante y estable de los diferentes lotes de productos.

3. Conjunto completo de documentos de calificación conformes.

Suministro personalizable de certificados de inspección de materiales, informes de pruebas de sellado y resistencia a la presión del producto terminado y certificados de origen oficiales. Cumple plenamente con los estándares para la aceptación y presentación de proyectos nacionales, así como con el despacho de aduanas y la inspección transfronterizos en el extranjero.

Servicios Personalizados y Soporte Postventa para Comercio Exterior

1. Servicios de personalización personalizados para proyectos de ingeniería

La fábrica admite producción personalizada para especificaciones no estándar y condiciones de trabajo especiales. Según el diseño de la tubería y las características medias de proyectos comerciales e industriales a gran escala, se pueden producir codos y accesorios de tamaño exclusivo hechos a medida.

2. Soporte documental único para el comercio transfronterizo

Con un sistema de servicios de comercio exterior maduro, cada lote de envío de conector de codo de latón a presión puede ir acompañado de un conjunto completo de documentos de calificación de despacho de aduanas, lo que simplifica el proceso de despacho de aduanas para los clientes extranjeros y reduce el tiempo y el costo del comercio transfronterizo.

3. Conexión técnica profesional y posventa de proceso completo

Un equipo profesional de tecnología de tuberías de fluidos está equipado para brindar selección de tuberías, pautas de instalación de compresión y soluciones de resolución de problemas de fallas en el sitio. Responden rápidamente a los problemas de construcción y operación de los clientes nacionales y extranjeros.

Principales escenarios de aplicación

1. Sistema de suministro y drenaje de agua para toda la casa para la decoración del hogar.

Se utiliza para conexiones de giro de 90 grados de tuberías de suministro de agua residencial y agua caliente. Hecho de material sin plomo, es seguro y respetuoso con el medio ambiente. La instalación de compresión oculta no presenta riesgos de fugas y es adecuada para la construcción de tuberías precisas y ocultas en la decoración del hogar.

2. Proyectos comerciales de aire acondicionado central para centros comerciales y edificios de oficinas.

Adecuado para girar las tuberías de circulación de frío y calor del aire acondicionado central de edificios comerciales. El diseño de baja resistencia al flujo reduce el consumo de energía del sistema de aire acondicionado y es adecuado para edificios comerciales con funcionamiento frecuente y continuo durante todo el año.

3. Tuberías de calefacción central para zonas residenciales y parques.

Capaz de tolerar a largo plazo una circulación de agua caliente de 120 ℃. La estructura sellada resiste la deformación causada por la expansión y contracción térmica de la tubería y es estable para su uso en tuberías de calefacción centralizada de áreas residenciales y parques industriales para giro y conexión.

4. Tuberías de aire comprimido neumáticas industriales livianas

Adecuado para girar tuberías de suministro de aire comprimido en talleres de fábrica. El sellado es hermético sin fugas de gas y el rendimiento de soporte de presión es estable, lo que cumple con los requisitos de renovación de tuberías de pequeños equipos neumáticos industriales.

Sugerencias prácticas para la selección de tuberías

1. Seleccione según las especificaciones del material de la tubería.

Cuando la tubería en el sitio es una tubería de cobre o una tubería de acero inoxidable de paredes delgadas, elija directamente el codo de compresión del diámetro de tubería correspondiente; para proyectos de renovación que utilizan una mezcla de estos dos materiales de tubería, adopte uniformemente esta interfaz de compresión universal y no se requieren accesorios adicionales para cambiar de tamaño.

2. Los escenarios de uso se distinguen según el medio transportado.

Para el suministro de agua domiciliaria y agua caliente sanitaria se prefiere el modelo básico sin contenido de plomo; para calefacción por suelo radiante, calefacción centralizada, tuberías de agua caliente de alta temperatura, prepare de antemano el modelo de sellado que pueda soportar temperaturas altas de 120 ℃; Para tuberías neumáticas de aire comprimido de taller, elija el producto por lotes con mayor estanqueidad al aire.

3. Seleccionar según la temperatura ambiental.

Para tuberías exteriores en inviernos del norte o sótanos subterráneos sin calefacción, es necesario seleccionar el modelo de sellado que pueda soportar temperaturas bajas de -20 ℃; Para canales interiores de suministro de agua a temperatura normal y aire acondicionado, el modelo estándar puede cumplir con los requisitos de uso.

4. Seleccione según el espacio de instalación.

Para posiciones de construcción estrechas, como huecos en techos y gabinetes de equipos estrechos, priorice la selección de codos de compresión compactos de pequeño volumen; para salas de máquinas abiertas y tuberías expuestas montadas en el suelo, se puede seleccionar el modelo estándar convencional, que proporciona más espacio suficiente para la operación de instalación.

5. Seleccione según la presión del sistema.

Para sistemas domésticos de agua corriente y calefacción por suelo radiante a pequeña escala con una presión inferior a 1,0 MPa, el modelo estándar con presión de 1,6 MPa es suficiente; para aire acondicionado central comercial y unidades de calefacción grandes, se recomienda reservar la redundancia de presión y comprar de manera uniforme la especificación resistente a la presión de 1,6 MPa para eliminar el riesgo de fugas de alta presión.

Preguntas frecuentes

P1: ¿Cuáles son las principales ventajas del codo de compresión en comparación con los codos tradicionales roscados o soldados?

R: Los codos tradicionales tienen procesos de construcción complejos y el proceso de soldadura plantea riesgos de seguridad contra incendios. Con el tiempo, las articulaciones tienden a aflojarse y tener fugas. El conector acodado de latón a presión, por otro lado, no requiere soldadura y no necesita accesorios de sellado adicionales. Tiene una velocidad de construcción rápida y la junta se vuelve permanentemente estable después del moldeo por compresión. Es resistente a vibraciones y cambios de temperatura, con cero fugas. Los costos generales de construcción y operación a largo plazo son más bajos.

P2: ¿Se puede utilizar este codo para tuberías de suministro de agua potable a largo plazo?

R: Absolutamente. El producto está hecho de material de latón sin plomo y no libera sustancias nocivas. Cumple con las especificaciones domésticas pertinentes para materiales de suministro de agua para uso doméstico y puede usarse de forma segura y permanente en sistemas de purificación de agua domésticos y tuberías de agua caliente sanitaria.

P3: ¿Habrá alguna fuga en la tubería bajo vibración prolongada y condiciones alternas de frío y calor?

R: No habrá fugas. El codo está equipado con una junta de sellado especial a prueba de golpes y resistente a altas y bajas temperaturas en el interior. Después de someterse a ciclos de frío y calor y pruebas de durabilidad de vibración continua, puede adaptarse a la expansión y contracción térmica de la tubería, manteniendo un sellado y adhesión estables a largo plazo, y no habrá problemas de fugas de agua ni de aire.

P4: ¿Para qué tipos de tuberías y medios es adecuado este codo?

R: En cuanto a tuberías, puede ser compatible con tuberías de cobre y tuberías de acero inoxidable; para los medios, puede transportar agua fría, agua caliente sanitaria, medio calefactor de alta temperatura y aire comprimido. Es aplicable a diversos escenarios, como decoración del hogar y uso civil, HVAC comercial y tuberías neumáticas industriales livianas.
