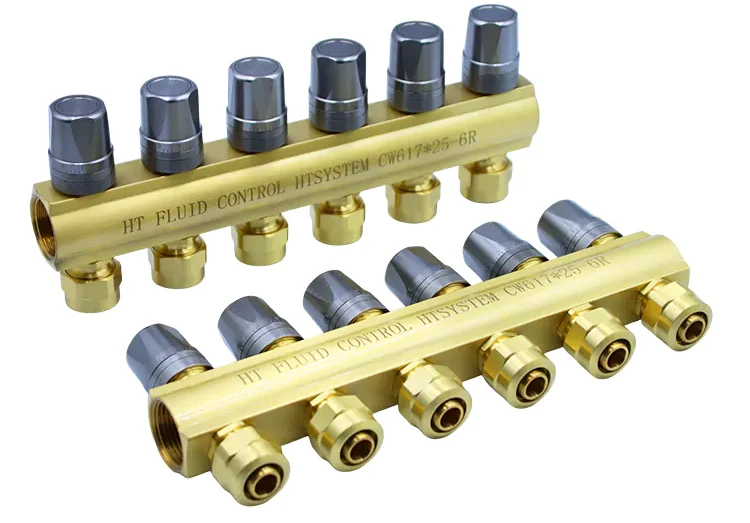

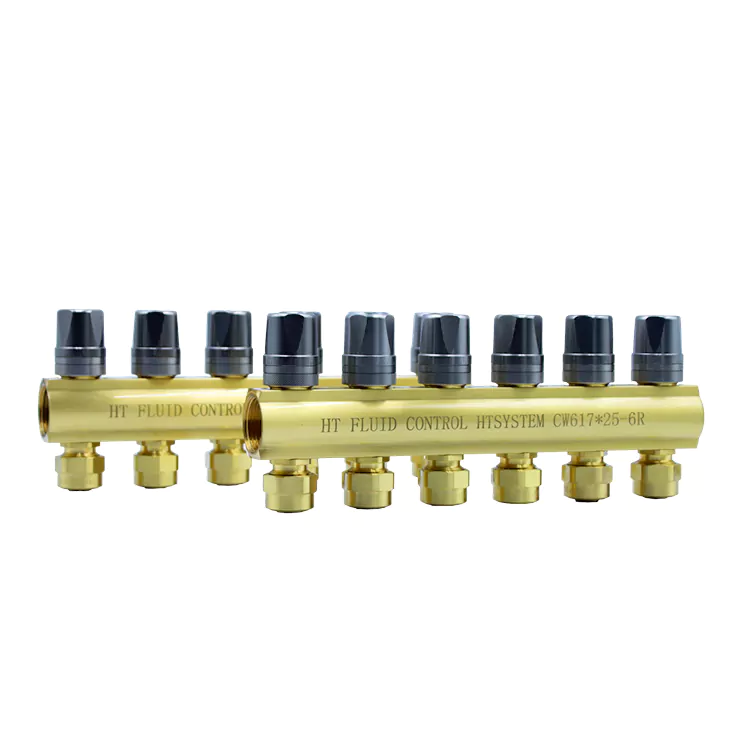

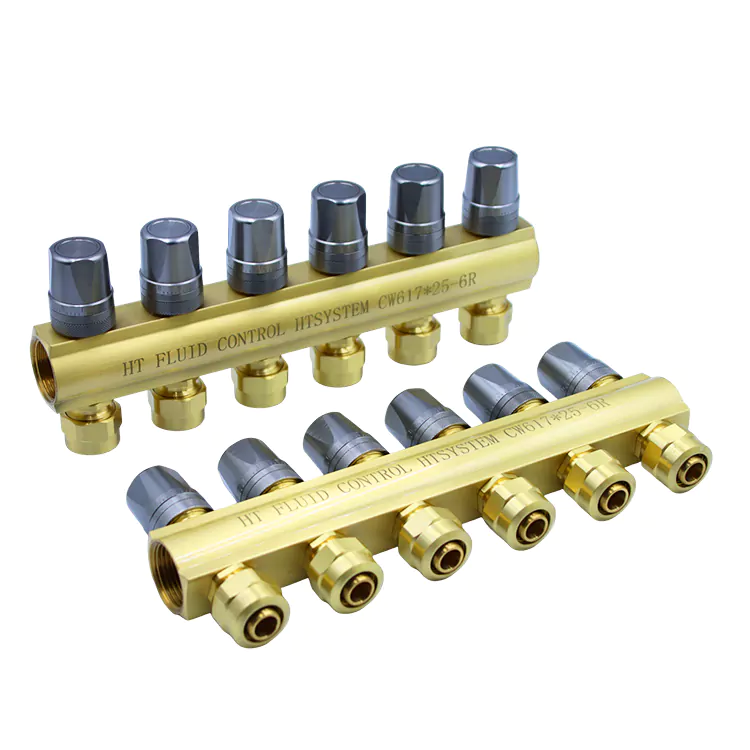

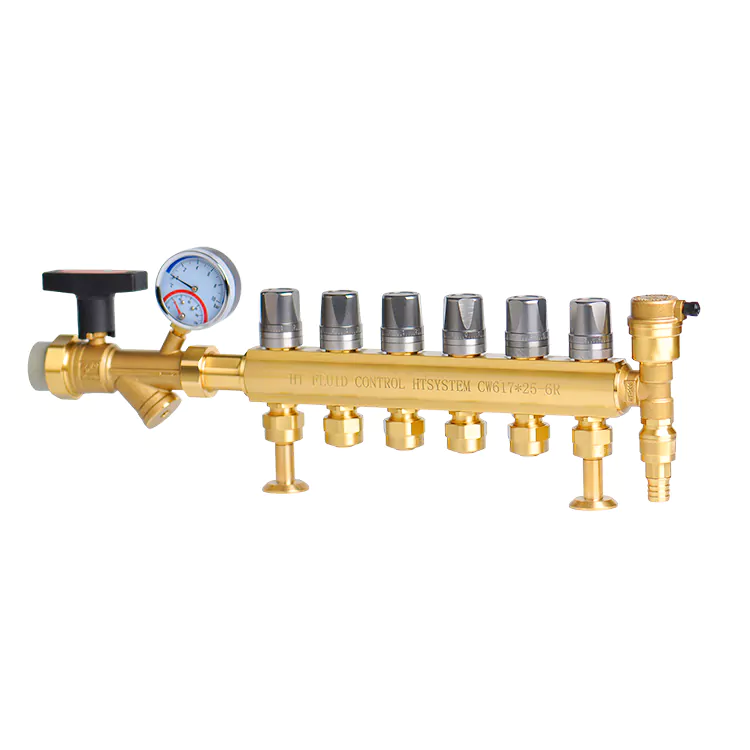

Colector integrado de latón para tubos de calefacción por suelo radiante

Durante la construcción y el funcionamiento a largo plazo del sistema de calefacción por suelo radiante, las válvulas colectoras de tipo dividido comunes a menudo encuentran múltiples problemas, como componentes dispersos, procedimientos de montaje complicados, acumulación anormal de gas y ruido en las tuberías, la necesidad de apagar todo el sistema para el mantenimiento de una sola línea y fugas de agua durante el funcionamiento a alta temperatura.

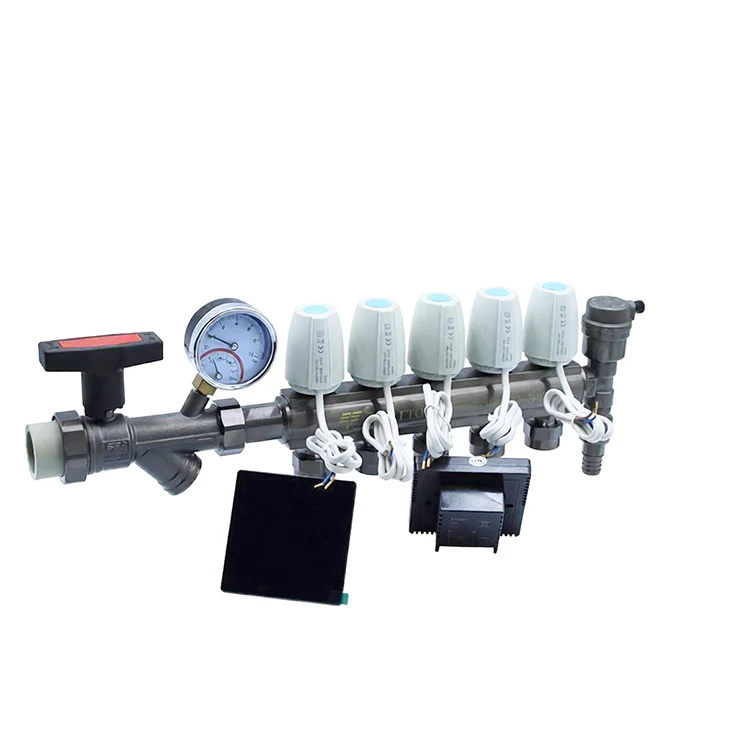

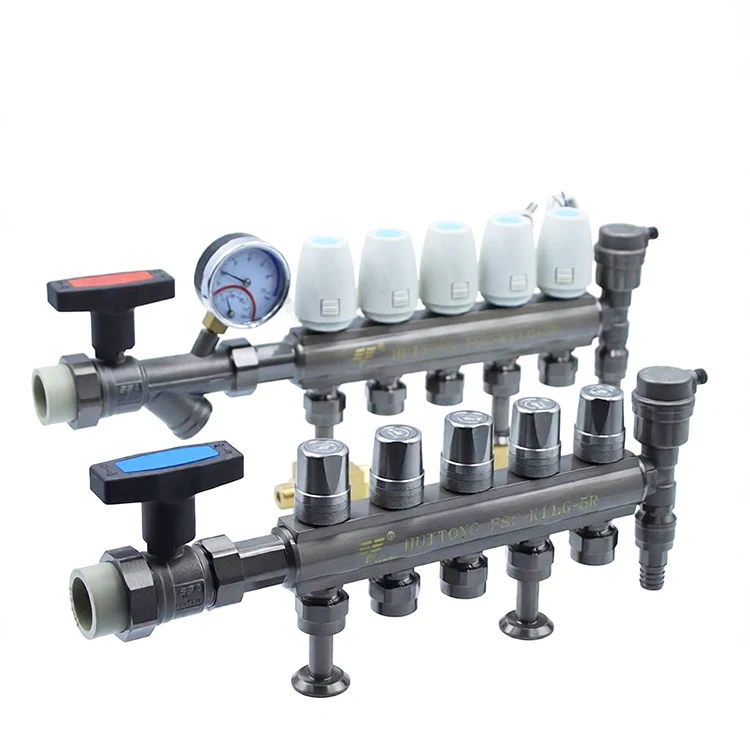

Este colector integrado de latón para tuberías de calefacción por suelo radiante es una válvula colectora integrada diseñada específicamente para el sistema de calefacción por suelo radiante por agua. Se fabrica forjando latón HPb59 grueso como una sola pieza y está integrado de fábrica con tres componentes funcionales principales: una válvula de escape automática, una válvula de descarga inferior y una válvula de bola de ajuste de rama independiente. No es necesario realizar montajes dispersos en la obra, lo que acorta considerablemente el tiempo de instalación del sistema de calefacción por suelo radiante.

Los canales internos de flujo preciso distribuyen uniformemente el flujo de agua de calefacción, reduciendo el ruido del flujo de agua de la tubería; está equipado con una junta de sellado de silicona resistente a altas temperaturas, lo que garantiza un sellado estable y sin fugas en todas las condiciones de circulación de agua a alta temperatura durante todo el año.

El producto ofrece múltiples especificaciones de rama para elegir, con una estructura general compacta que ahorra espacio de instalación para la caja y una superficie pulida para prevenir la oxidación. Es adecuado para la decoración de hogares residenciales, espacios comerciales, edificios de oficinas y diversos proyectos de calefacción por suelo radiante, teniendo en cuenta la uniformidad de la temperatura de calentamiento, la conveniencia de la instalación y la durabilidad del sellado a largo plazo.

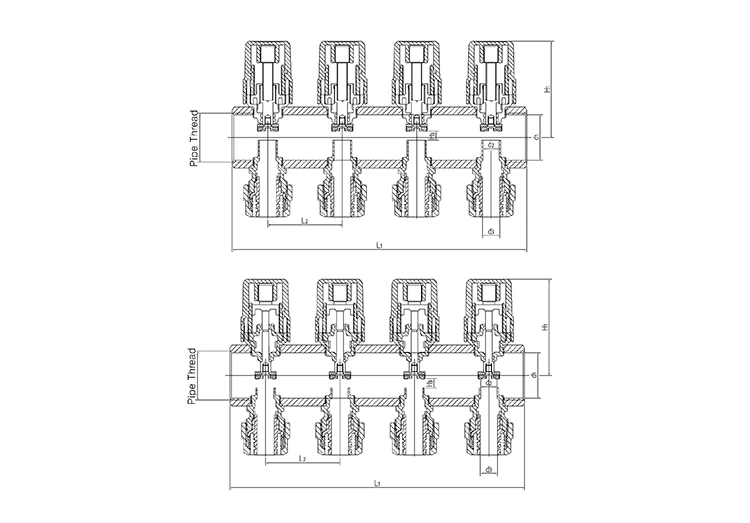

Parámetros técnicos

¿Qué es el colector integrado de latón para tuberías de calefacción por suelo radiante?

El colector integrado de latón para tuberías de calefacción por suelo radiante es un colector de cobre amarillo de estructura integrada e integrada diseñado específicamente para tuberías de calefacción por suelo radiante. Se diferencia de las tradicionales válvulas múltiples separadas y ensambladas. Viene preensamblado con todos los componentes necesarios para válvulas de bola de control de derivación, drenaje y escape, y se utiliza específicamente para distribuir y recuperar el agua de circulación de calefacción en el sistema de calefacción por suelo radiante.

Es compatible con las principales tuberías de calefacción por suelo radiante del mercado, incluidas las tuberías de calefacción por suelo radiante PEX y las tuberías de calefacción compuestas de aluminio y plástico PEX-AL-PEX. Las especificaciones de múltiples ramas cubren las necesidades de decoración del hogar a pequeña escala y proyectos de calefacción comercial a gran escala.

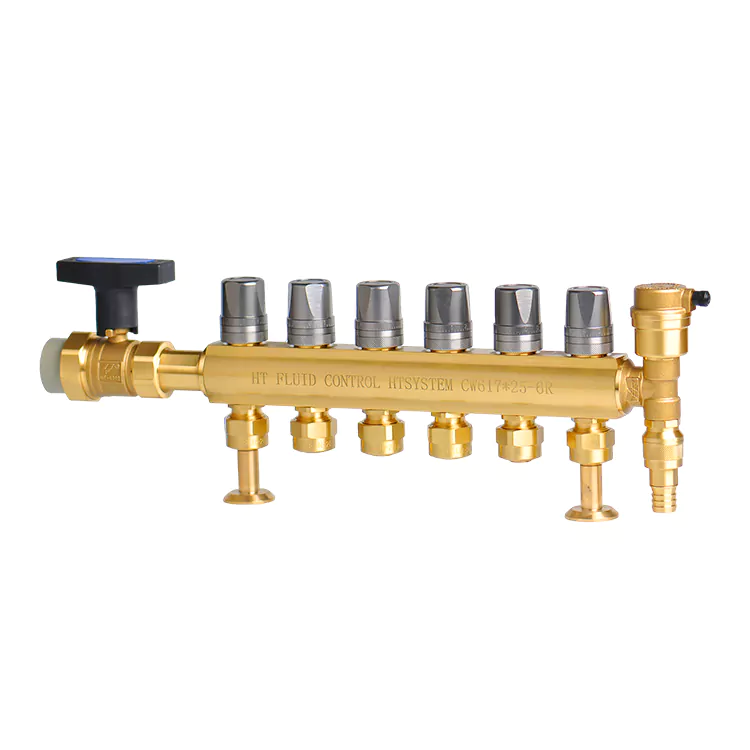

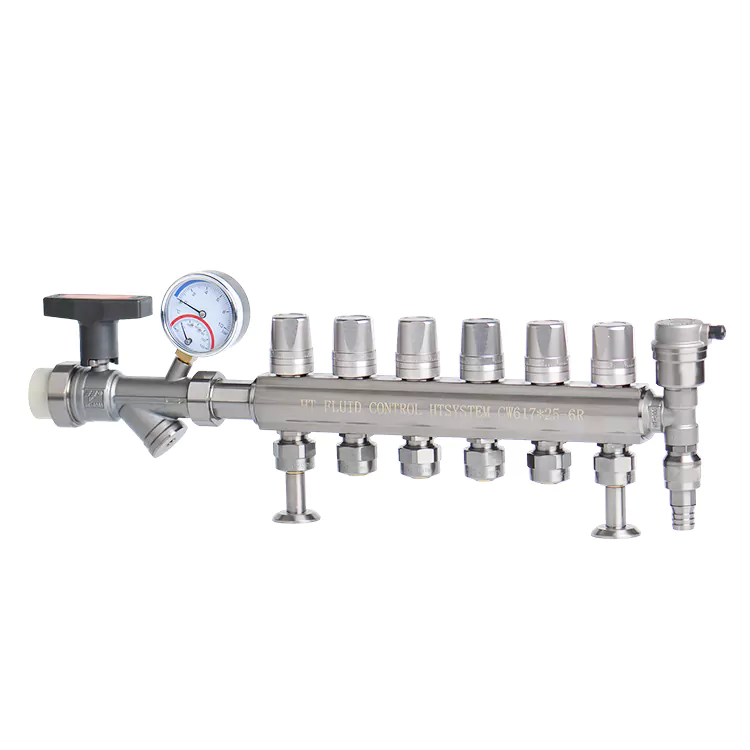

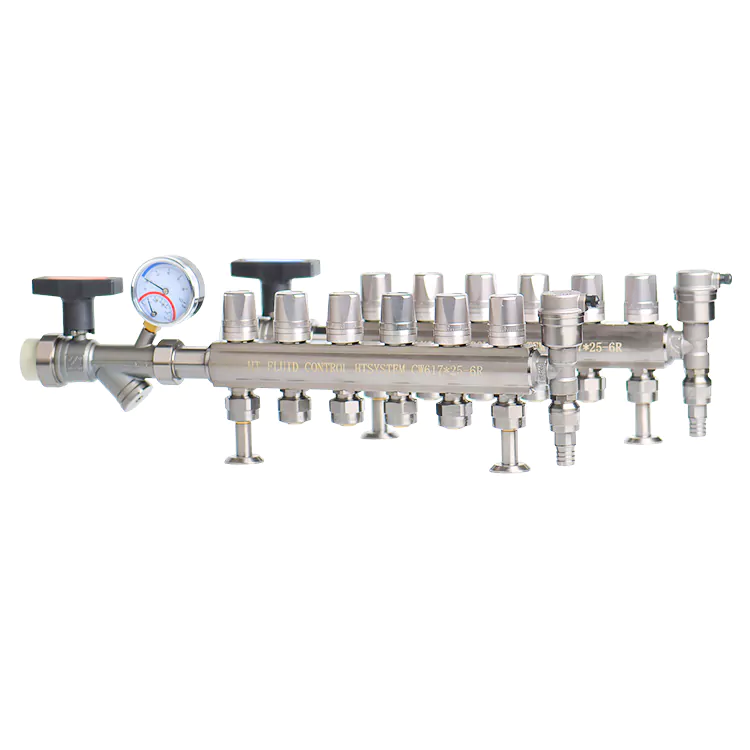

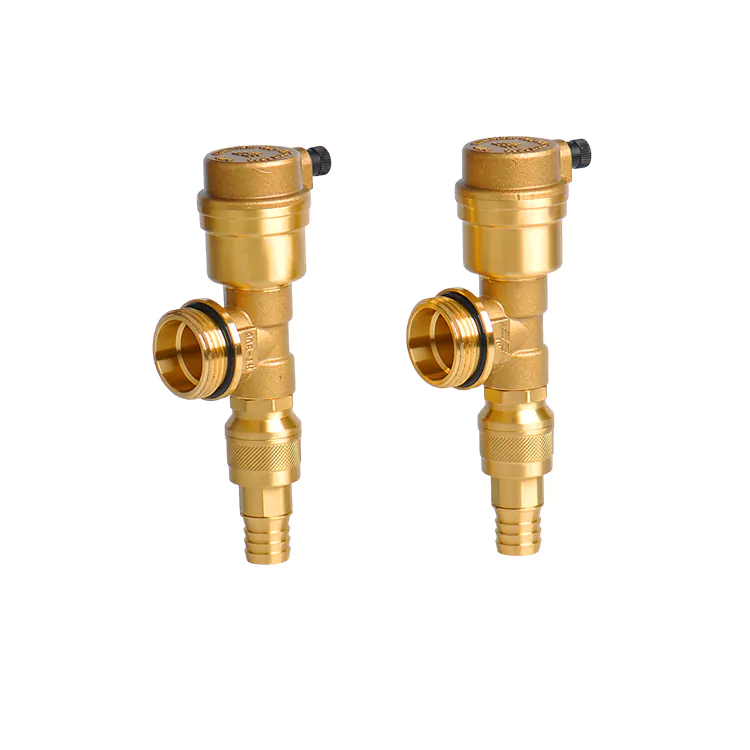

La unidad está equipada con tres componentes estándar: una válvula de escape automática superior, una válvula de drenaje inferior y una válvula de bola de conmutación separada para cada rama. Este único conjunto de equipos puede lograr simultáneamente cuatro funciones básicas: distribución del flujo de agua, extracción de tuberías, drenaje de suciedad y control independiente de encendido y apagado de cada ramal.

Función del producto y escenarios de aplicación

(1) Función principal del sistema de calefacción

1. Distribución equilibrada del flujo de agua de calefacción: Los canales internos precisos transmiten uniformemente agua caliente a cada sección de las tuberías de calefacción por suelo radiante, evitando un flujo de agua excesivo o insuficiente en una sola línea, asegurando una temperatura de calefacción uniforme en toda la casa y reduciendo los problemas de desequilibrio de temperatura local.

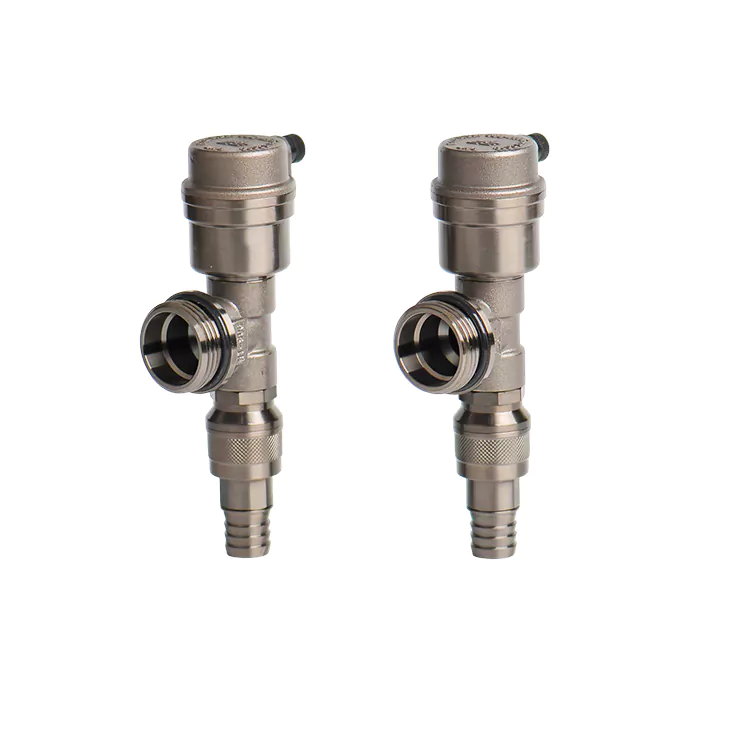

2. Descarga rápida de aire en las tuberías: la válvula de escape automática integrada libera continuamente el aire acumulado en las tuberías de calefacción por suelo radiante, eliminando los sonidos anormales causados ​​por el impacto del flujo de agua y evitando el bloqueo de aire que provoca el estancamiento de la circulación de la calefacción.

3. Descarga y limpieza periódicas de tuberías para eliminar impurezas: la válvula de descarga integrada en la parte inferior puede eliminar periódicamente sedimentos, óxido y otras impurezas en las tuberías, evitando la obstrucción de las tuberías de calefacción por suelo radiante y manteniendo una circulación suave del agua de calefacción.

4. Apagado Independiente de Cada Línea, Sin Afectar la Calefacción de Toda la Casa: Cada línea de tuberías está equipada con una válvula de bola de regulación independiente. Cuando la tubería está obstruida o tiene fugas y necesita mantenimiento, solo se puede cerrar la rama defectuosa, sin apagar todo el sistema de calefacción por suelo radiante, lo que reduce significativamente el impacto en la operación y el mantenimiento.

(2) Adaptación detallada de los escenarios de aplicación

1. Sistema de calefacción por suelo radiante residencial: para proyectos de renovación de calefacción por suelo radiante en todas las casas o proyectos de nueva construcción en viviendas comerciales y casas autoconstruidas, el cuerpo compacto es adecuado para cajas de calefacción por suelo pequeñas en el hogar y es compatible con las especificaciones convencionales de 2 a 6 líneas para casas pequeñas y de 8 a 12 líneas para casas grandes.

2. Proyecto de calefacción de tiendas frente a la calle: Instalación de calefacción por suelo radiante a gran escala para tiendas y restaurantes, las especificaciones de varias líneas son adecuadas para grandes espacios abiertos para satisfacer la demanda de control de temperatura en diferentes zonas, y los accesorios integrados reducen el tiempo de montaje en el sitio y acortan el período de decoración de la tienda.

3. Proyectos de calefacción comercial en edificios de oficinas y edificios de oficinas: sistema de calefacción por suelo centralizado en edificios de oficinas de varios pisos, que admite la compra unificada por lotes, personaliza el número de ramales según las divisiones del piso y proporciona calificaciones completas de aceptación de ingeniería, adecuadas para proyectos de licitación de HVAC a gran escala.

Ventajas materiales

1. El cuerpo principal está forjado y formado en una sola pieza utilizando latón HPb59.

El espesor de la pared del cuerpo de la válvula aumenta y el material es denso sin agujeros ni poros de arena. El latón HPb59 tiene inherentemente excelentes propiedades antioxidantes y anticorrosión. No es propenso a la corrosión ni a la perforación cuando se transporta agua de calefacción a alta temperatura durante mucho tiempo, lo que lo hace adecuado para la circulación continua del sistema de calefacción durante todo el año. La superficie está finamente pulida para prevenir la oxidación y no es propensa a acumular incrustaciones ni manchas, lo que da como resultado una apariencia limpia y duradera.

2. Junta de sellado de caucho de silicona resistente a altas temperaturas

Los accesorios especiales de sellado de caucho de silicona que se adjuntan son diferentes de las juntas de caucho comunes. Pueden soportar la circulación de agua a alta temperatura a largo plazo del sistema de calefacción y no son propensos a endurecerse, agrietarse o deformarse por contracción. El uso a largo plazo mantiene un sello hermético, eliminando el riesgo de fugas de agua en la interfaz de derivación del colector.

3. Materiales duraderos para combinar accesorios funcionales

La válvula de bola derivada utiliza un cuerpo de latón combinado con un asiento de sellado de caucho fluorado. Funciona sin problemas y no tiene fugas incluso después de decenas de miles de aperturas y cierres. Los núcleos internos de la válvula de escape automática y de la válvula de aguas residuales son resistentes a la corrosión y pueden soportar las impurezas del agua de calefacción y los cambios alternos de temperatura entre frío y calor, sin atascarse ni fallar.

Control de Calidad y Ventajas

1. Detección preespectral de materias primas

Todas las palanquillas de latón HPb59 se someten a pruebas de composición espectral lote por lote. Los indicadores de contenido de plomo, antidescincificación, resistencia a altas temperaturas y resistencia a la corrosión del material se verifican estrictamente. Para las juntas de sellado de caucho de silicona y las válvulas de bola derivadas, las pruebas de durabilidad cíclica a alta temperatura y de fugas de presión de agua se realizan por separado para descartar riesgos de envejecimiento y fugas de los componentes.

2. Pruebas de rendimiento 100% integrales de productos terminados

Cada distribuidor de agua con colector integrado pasa tres pruebas básicas: resistencia general a la presión del agua de la carcasa, detección de fugas tipo burbuja y equilibrio de distribución del flujo de agua de múltiples rutas. Además, se llevan a cabo controles especiales de la coaxialidad de las roscas derivadas y la suavidad de la apertura y cierre de la válvula de bola para evitar específicamente fallas comunes como fugas de rosca, distribución desigual del flujo de agua y atascos de válvulas en condiciones de calentamiento de alta temperatura.

3. Trazabilidad completa de la codificación de lotes

Cada distribuidor de agua múltiple está grabado con un código de lote único e independiente. Los datos del proceso de producción de forja, mecanizado, ensamblaje de componentes y pruebas se archivan y se pueden rastrear por completo. Durante el envío, se puede proporcionar simultáneamente un informe de detección espectral de material de latón amarillo y un certificado de calidad de presión de agua y hermeticidad de fábrica, cumpliendo plenamente con los requisitos para la aceptación de calefacción por suelo radiante para decoración del hogar, licitación de proyectos comerciales de HVAC y presentación de finalización.

4. Ventaja única de control de calidad de la estructura de integración integrada

Todas las válvulas de bola de escape, drenaje y derivación están estandarizadas, preinstaladas y selladas y probadas en fábrica. En comparación con el montaje disperso de distribuidores de agua con colectores separados en el sitio, reduce significativamente los riesgos de fugas causados ​​por errores de montaje humanos. El rendimiento sellado de la fábrica es unificado y estable, y no existe un umbral de depuración de la instalación en el sitio del proyecto.

Garantía posventa

Hemos establecido un proceso de inspección de calidad dedicado a los accesorios de tuberías de calefacción. Las materias primas de latón se someten a pruebas espectrales lote por lote. Los componentes de sellado de alta temperatura y las válvulas de bola derivadas se someten a pruebas de durabilidad de ciclos de alta temperatura y fugas de presión de agua. Todos los productos terminados se someten a pruebas generales de presión de agua y estanqueidad al aire, y se verifica la coaxialidad de la rosca de las válvulas derivadas y la suavidad de la apertura y el cierre de las válvulas para evitar fugas de agua en condiciones de calentamiento de alta temperatura.

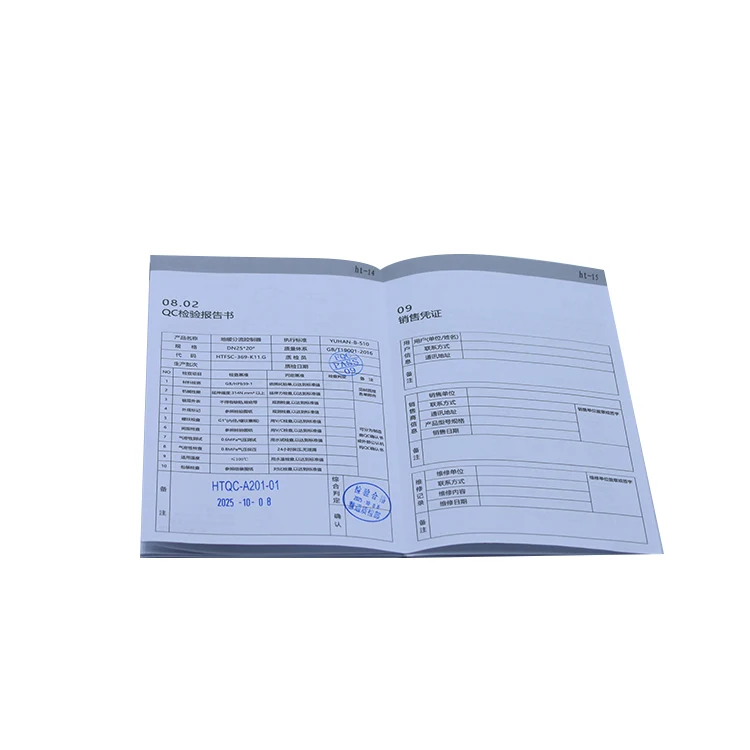

Cada producto está marcado con un código de lote independiente. Todo el proceso de producción es rastreable. Podemos proporcionar informes de pruebas de materiales y certificados de conformidad de fábrica, cumpliendo con los estándares de aceptación para decoración del hogar e ingeniería de calefacción por suelo radiante.

Los productos disfrutan de una garantía original de fábrica de 12 meses. El personal técnico brinda orientación sobre el diseño de tuberías, extracción y depuración de drenajes. El servicio de atención al cliente multilingüe está disponible para conectarse con las órdenes de compra y se brinda soporte para especificaciones personalizadas para proyectos de calefacción por suelo radiante a gran escala. Los anillos de sellado originales de fábrica, las válvulas de bola derivadas y otras piezas de repuesto se suministran a largo plazo.

Recomendaciones de mantenimiento

1. Instrucciones de operación inicial para sistemas de calefacción y agua

Al llenar y presurizar inicialmente el sistema de calefacción geotérmica, abra lentamente la válvula de escape automática en la parte superior de las válvulas de distribución y recolección de agua para evacuar completamente el aire dentro de las tuberías hasta que fluya agua limpia y continua sin burbujas desde el puerto de escape y luego ciérrelo. Aumente lentamente la presión del agua del sistema, agregando presión en etapas para evitar golpes repentinos de alta presión en los sellos y evitar fugas de agua en las interfaces.

2. Procedimientos diarios de mantenimiento regular

Antes de cada temporada de calefacción, abra la válvula de drenaje inferior para descargar los sedimentos acumulados, el óxido y otras impurezas en la tubería para evitar que las tuberías se obstruyan. Cada seis meses verificar las condiciones de sellado de las válvulas de bola y de las válvulas de escape y drenaje en cada ramal. Si hay una ligera fuga de agua, apretar moderadamente las roscas sin desmontar las válvulas de distribución y recogida de agua en su conjunto.

3. Operaciones de mantenimiento para tuberías geotérmicas de trayecto único

Cuando una determinada tubería geotérmica del sistema de calefacción no calienta o tiene fugas, solo es necesario cerrar la válvula de bola independiente correspondiente a ese ramal. El resto de ramales de calefacción seguirán circulando y proporcionando calefacción con normalidad. Una vez completado el mantenimiento y abierto el agua, abra la válvula de escape de ese ramal para drenar el aire acumulado y restaurar la calefacción normal.

4. Medidas de protección para sistemas de calefacción geotérmica detenidos a largo plazo

Cuando el sistema de calefacción geotérmica esté parado por un tiempo prolongado al final de la temporada de calefacción, abra la válvula de drenaje para drenar toda el agua acumulada en toda la tubería para evitar que las tuberías y las válvulas de distribución y recolección de agua se agrieten debido a la congelación en invierno. Seca las manchas de agua en la superficie de las válvulas de distribución y recogida de agua, mantiene seco el interior de la caja y ralentiza la oxidación e incrustaciones del latón.

Preguntas frecuentes

P1: En comparación con el colector de tipo dividido, ¿cuáles son las principales ventajas del colector integrado de latón para tuberías de calefacción por suelo radiante en términos de ingeniería de construcción?

R: Para el colector de tipo dividido tradicional, las válvulas de escape, las válvulas de drenaje y las válvulas de bola derivadas deben ensamblarse por separado en el sitio. El proceso de montaje es complejo y los errores humanos de instalación pueden provocar fácilmente fugas. Este producto viene preinstalado de fábrica con todos los componentes funcionales. La fábrica completa la prueba de sellado de presión de agua y en el lugar solo es necesario conectar las tuberías de calefacción por suelo radiante. Esto acorta significativamente el período de construcción de la decoración y reduce la probabilidad de fugas y retrabajos en las tuberías.

P2: ¿Puede ser compatible tanto con tuberías PEX como con tuberías compuestas de aluminio y plástico para calefacción por suelo radiante?

R: Es totalmente compatible. Los conectores de derivación estándar del producto se pueden utilizar para especificaciones comunes de tuberías de calefacción PEX y tuberías de calefacción de suelo compuestas de aluminio y plástico disponibles en el mercado. En decoración del hogar y proyectos comerciales, donde se utilizan ambos tipos de tuberías, no es necesario reemplazar el colector. Las compras y la preparación de existencias serán más cómodas.

P3: ¿El cuerpo de latón forjado HPb59 acumulará rápidamente incrustaciones y óxido bajo un flujo de agua a alta temperatura a largo plazo?

R: El latón calefactor especial HPb59 tiene excelentes propiedades antical y antioxidantes. La pared interna es lisa y no tiene espacios en las juntas después del forjado una sola vez. No hay rincones muertos de acumulación de escala. La capa antioxidante pulida de la superficie puede prevenir la oxidación por el vapor de agua y no es propensa a oxidarse ni a bloquearse bajo las condiciones de circulación de agua a alta temperatura de la calefacción por suelo radiante durante todo el año.

P4: ¿La válvula de escape automática integrada requiere operación manual frecuente?

R: No se requiere operación manual frecuente. La válvula es una estructura de escape completamente automática. Cuando se genera aire dentro de la tubería, se puede liberar automáticamente. Solo cuando el sistema de calefacción por suelo radiante se llena por primera vez con agua o se reactiva al cambiar de estación, las válvulas de escape y drenaje deben abrirse completamente manualmente para descargar completamente el aire acumulado. El uso diario se puede operar automáticamente.

P5: Para proyectos de calefacción por suelo radiante de edificios comerciales y de oficinas a gran escala, ¿qué materiales de aceptación de ingeniería se pueden proporcionar?

R: Cada envío puede proporcionar un conjunto completo de informe de prueba de espectroscopía de material de latón HPb59, certificado de calidad de estanqueidad del aire a presión de agua de fábrica y archivo de trazabilidad de lotes. Se entregarán simultáneamente versiones impresas y electrónicas para cumplir con todos los requisitos de revisión para la aceptación de calefacción por suelo radiante para decoración del hogar, licitaciones de proyectos de HVAC en el extranjero, despacho de aduanas y presentación de finalización de proyectos.

P6: Si la válvula de bola independiente de rama tiene fugas, ¿es necesario reemplazar todo el colector?

R: No es necesario ningún reemplazo general. Todas las válvulas de bola derivadas, juntas de sellado de silicona y válvulas de escape y drenaje del producto son piezas de repuesto originales e independientes de fábrica. Solo cuando falla la junta de sellado o la válvula de bola en la posición de fuga, las piezas correspondientes se pueden comprar por separado para su desmontaje y reemplazo, lo que reduce significativamente el costo de mantenimiento a largo plazo del sistema de calefacción por suelo radiante.
